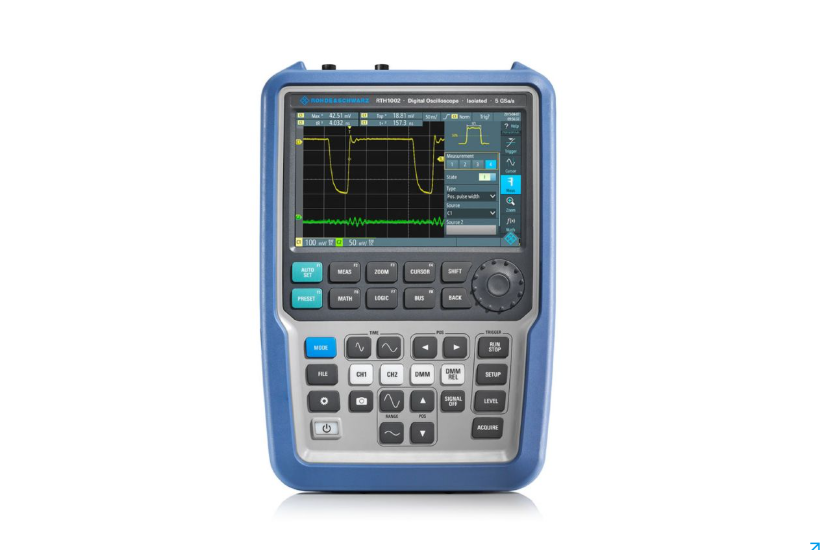

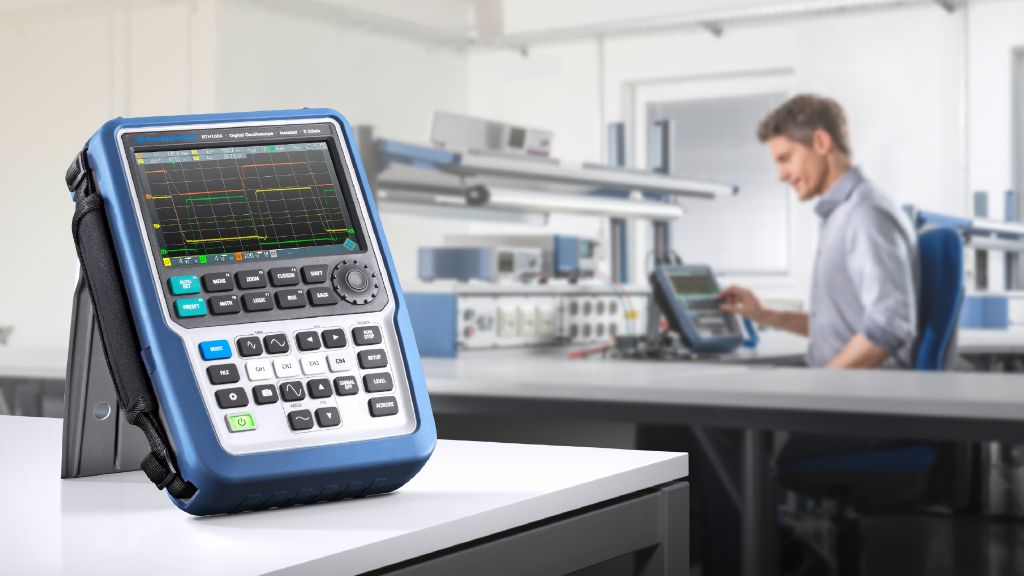

作为一款兼具强大性能与便捷特性的手持示波器，罗德与施瓦茨RTH1002手持示波器在电子测试的各个领域得到了广泛应用。其具备的高精确度、隔离通道设计以及电池供电性能，使其成为直流电压测量的理想工具。本文将详细阐释应用RTH1002手持示波器测量直流电压的步骤以及常见注意事项，助力客户全面掌握相关技术要点。

一、准备工作

在进行测量前，应确保手持示波器的电池电量充足，并检查探头及连接线的状态。要保证待测电源电路处于稳定运行状态，避免在异常情况下进行检测而导致信息误差。同时，需根据被测电压范围选择合适的探头类型（例如，隔离通道需符合CAT IV/CAT III级别），以确保安全和检测精度。

二、连接与设定

1. 连接探头：

将探头数据信号端连接被测电压点，接地线夹连接电路地线。特别注意减少接触其余带电部分，预防短路故障风险性。

2、键入耦合选取：

将手持示波器通道耦合方式切换至“DC”模式，保证直流信号详细键入。

3.垂直测量范围调节：

重要依据预计输入电压范围调节垂直灵敏度（V/div），使数据信号波形在屏幕中央展示并且不超过测量范围。比如说，检测12V电池时可选择5V/div挡位。

4.调零校正：

短接探头与地线夹，重要依据垂直位移旋纽将检测基准线调整到屏幕零电平位置（一般为水平中线），解决系统偏移偏差。

三、检测流程

1. 连接被测信号：断开短接状态，将探头正确连接至待测点。

2. 触发设定：选取自动触发模式或改变触发阈值，保证波形平稳展示。

3. 载入电压值：观测检测基准线偏移格数，计算直流电压值（偏移格数×垂直灵敏度）。比如说，基准线偏移3格且设置成2V/div，则电压为6V。同时还可以重要依据示波器自带的“均值”检测功能得到数据结果显示。

四、常见注意事项

1. 接地安全：保证示波器与被测设备共地，避免浮地检测导致偏差或损坏仪器设备。

2. 测量范围匹配：若信号幅度还不确定，可以先选取最大量程预检测，再逐步缩小至最合适展示范围。

3. 环境影响：绕开强干扰信号条件，必要的时候运用屏蔽线缆降低噪声直接影响。

4. 探头衰减：若被测电压较高，需确认探头衰减比设定正确（如示波器探头x1和x10衰减时需对应调节计算，示波器探头x1和x10的主要区别在于信号衰减比例、输入阻抗、带宽及应用场景）。

五、应用扩展

RTH1002手持示波器测量直流电压能力比较适用于电源纹波分析、电池性能测试、传感器输出监测等应用场景。其5万次/秒波形捕获率与10bit分辨率，可捕获微小电压变化，为高精密调试提供科学数据支撑。

通过规范操作流程与详尽的设定调节，罗德与施瓦茨RTH1002手持示波器能高质量完成直流电压测量任务，为工程测试与故障排除提供精准重要依据。熟练掌握以上方法，用户可以充分运用仪器设备特性，提高工作效率与检测稳定性。
