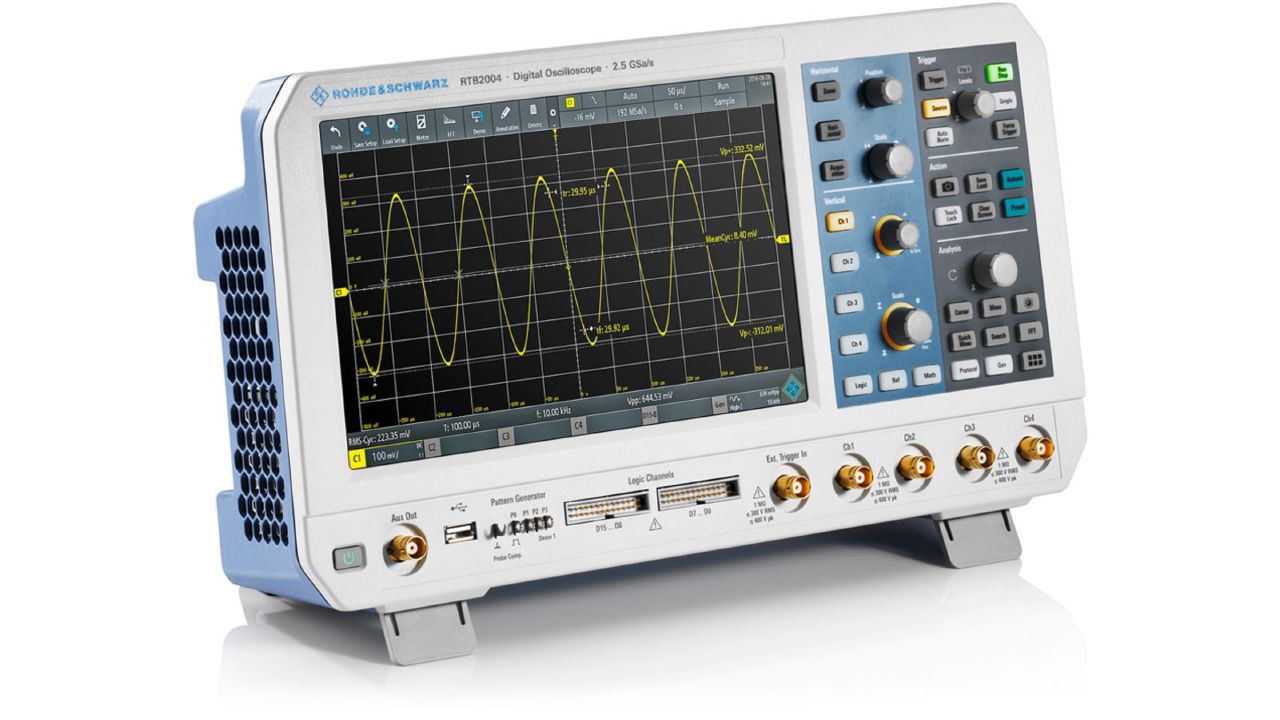

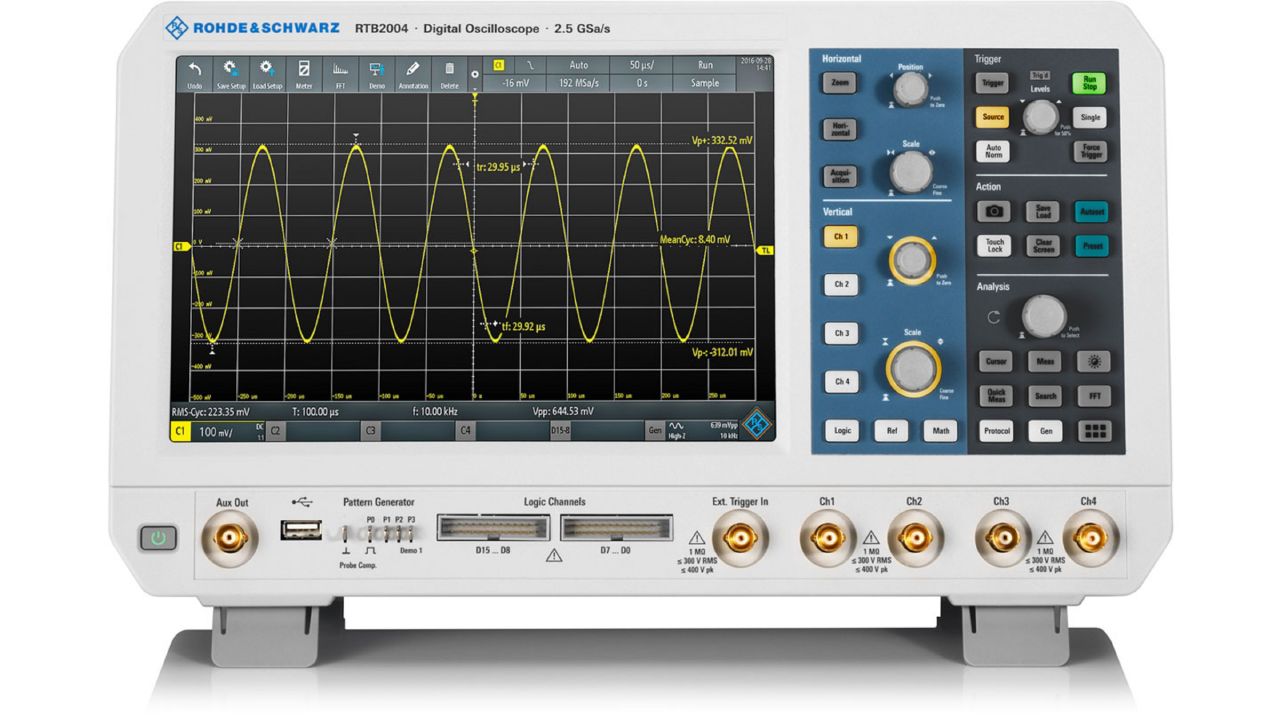

示波器作为电子测量领域内的关键设备，在信号分析和故障诊断中扮演着关键角色。罗德与施瓦茨RTB2004示波器凭借着先进的分段采集功能，能够高效处理复杂信号与长时间数据信息，为工程师和科研技术人员提供了强大的技术服务。此文将深入分析其阶段性采集原理及技术特征。
一、阶段性采集的基本原理
阶段性采集是一种将连续信号划分成多个独立数据段进行存储和分析的专业技术。通过内部高精密时钟和可编程触发系统，RTB2004示波器实现了时间轴上数据信号的逻辑分割。当触发机制满足时，示波器自动将数据信号分为预设长度的数据段，每段独立存储并标注时间戳。该机制不仅保留了数据信号的总体时间顺序，并且支持用户致力于特定时间段内的细节转变。
二、核心技术分析
1. 动态触发与阶段性配置：
触发机制(如电平阈值、脉冲宽度等)。)用户可以根据需要界定，并配有阶段性基本参数(段长、段数)。示波器在捕获信号时，实时监测触发事件并自动启动阶段性存储，避免因数据信号突变导致的数据信息疏漏。
2.高精密存储与检索：
RTB2004配备高达160 Msample的存储深度，能够阶段性存储模式。每一个数据段独立存储于内存中，并生成元数据信息检索（如起始时间、段编号），有益于后续快速搜索和分析。
3.滚动分析功能：
结合历史存储模式，用户可以不间断地记录串行协议或长期信号。根据阶段性检索，示波器能够滚动浏览各段数据信息，完成数据信号的全局与局部联合分析。
三、应用领域与优势
1. 复杂信号分析:在通信协议调试中，不同阶段数据信号(如握手、数据传输、休眠)能够阶段性搜集，有益于逐项解码数据和错误定位。
2. 长时间监测：针对工业设备振动信号或生物电信号等缓慢转变的信号，阶段性存储既能降低存储压力，又可以通过时间戳追溯数据信号演化过程。
3. 自动化测试：在批量测试场景中，示波器可自动阶段性存储每一个被测信号，针对模版测试模式快速评估数据信号合规性，提高测试效率。
四、技术革新与价值
阶段性采集技术的核心就是“分而治之”的思想：将大量数据按逻辑性阶段性转换成可控单元，兼具效率和精度。RTB2004示波器根据硬件与软件协同优化，成功实现了数据捕获和信号处理到分析的闭环流程，为复杂系统的调试与验证提供了可靠设备。
简言之，罗德和施瓦茨RTB2004示波器的分段采集技术扩大了示波器的应用边界，具有灵活的分段策略和高效的数据管理。无论是在研发实验室进行的精密测量，还是在生产线上进行的快速检测，这项技术都为工程师提供了更为精准的数据和信号洞察能力。
