你知道怎样校正数字示波器吗:

1.测试流程

①插好数字示波器的电源插头,开启电源总开关,指示灯亮,待出現扫描线后,调节亮度到适度的部位,调整聚焦点控制,使扫描线较细。

②调整基准线旋纽,使扫描线与水准标尺线平行面。

③将调整/拓展自动开关旋纽顺时针方向旋到校正部位,为了更好地防止数据误差,在精确测量前要将探极开展定期检查校准。校*是:将探极收到数字示波器的校准波形輸出端、调节探级上校准孔的无功补偿柜,直至显示屏上显示信息的波形为坡屋顶。

④将伏/度切换开关、工作方式电源开关、扫描时间切换开关,依据被测数据信号的尺寸,必须和頻率高矮放到适度部位上。

⑤将键入藕合电源开关放置“GND”部位,明确零脉冲信号的部位。再放置“AC”部位,由探极键入被测数据信号,调整同歩电源开关旋纽,使波型平稳,观查显示屏上数据信号波型在竖直方位显示信息的力度,被测数据信号电工作压力V/DIV与显示信息近视度数的相乘;当应用10:1键入探极时,要将屏幕上显示力度值×10。

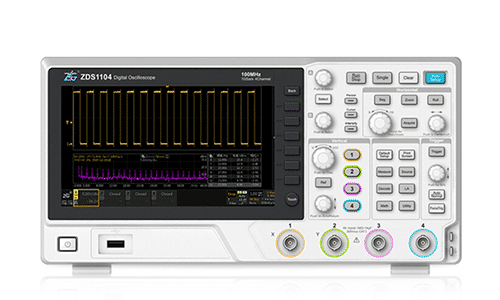

数字示波器,电子负载仪

2.精确测量中应留意的事宜

①精确测量时,不必把仪表盘置放在附近有磁场的地区应用。

②被测数据信号的力度不可以超出数字示波器各键入端要求的抗压值,避免烧毁数字示波器的放大仪。

③检测时,数字示波器的外壳应飘浮,防止导致短路故障。

④用数字示波器测到的交流电流数值峰-最高值。

⑤测试连接线要尽可能短,探极要挨近被测量点,不然有可能造成波型崎变。
