B2000-EC系列电池电芯充放电测试仪器,单通道电压 0-6V,最大电流 600A,最高功率可达 3.6kW,单柜最高支持16 通道输出,电压电流精度最高可达±0.02%F.S ,支持电流四量程分档 ,满足电池电芯充放电效率测试 、容量测试、循环寿命测试的高精度需求。
微秒级动态响应,满足电池负载条件下,电流输出无超调,实现10ms 高精度路谱模拟,还原真实路况,同时具备SOC测试,脉冲测试,矩阵快充、直流内阻测试以及数据分析等功能,满足电芯电性能测试需求。

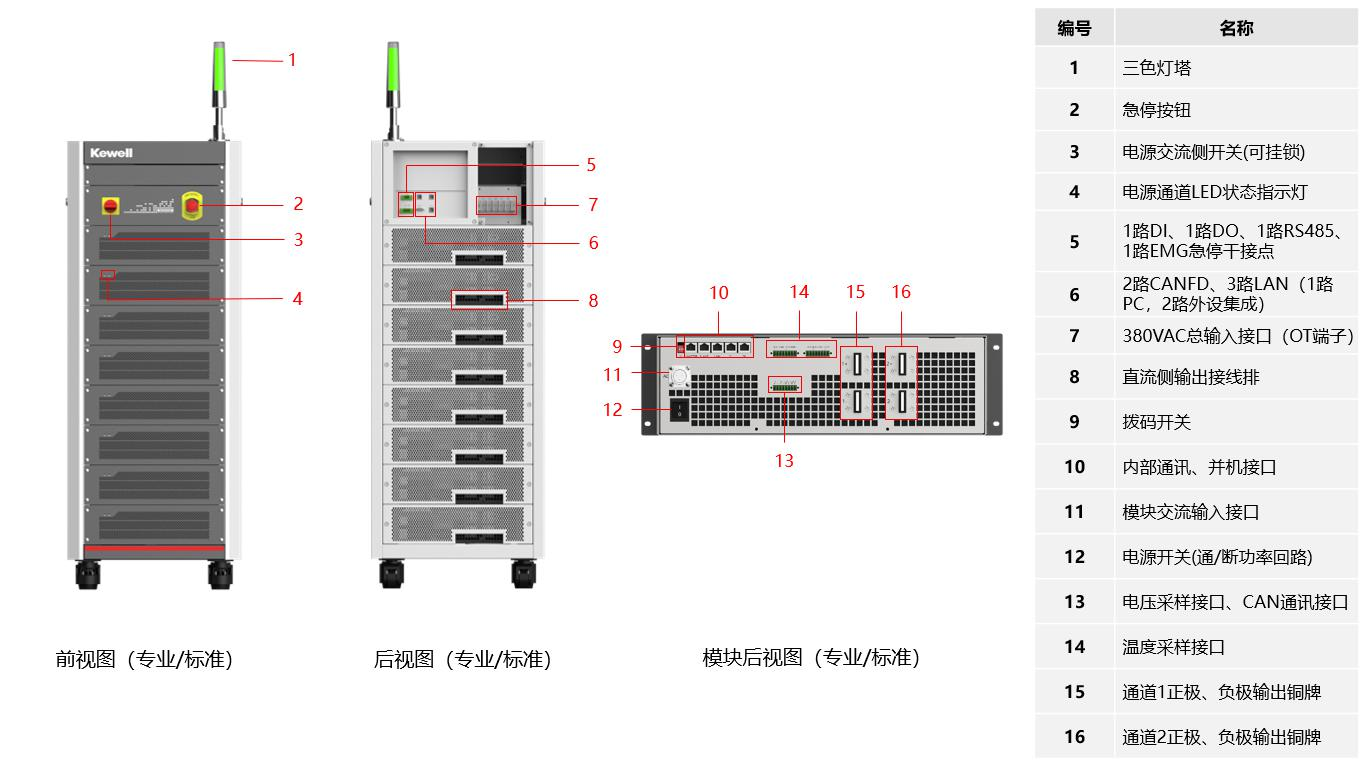

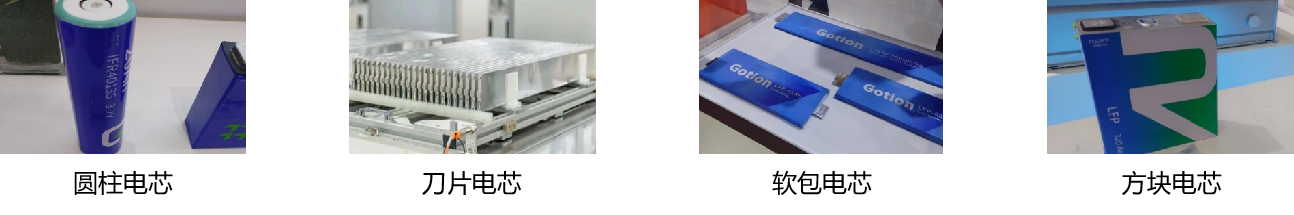

应用场景:三元锂、磷酸铁锂、钴酸锂、锰酸锂、钛酸锂、聚合物锂等电池电芯充放电测试
| 系统界面

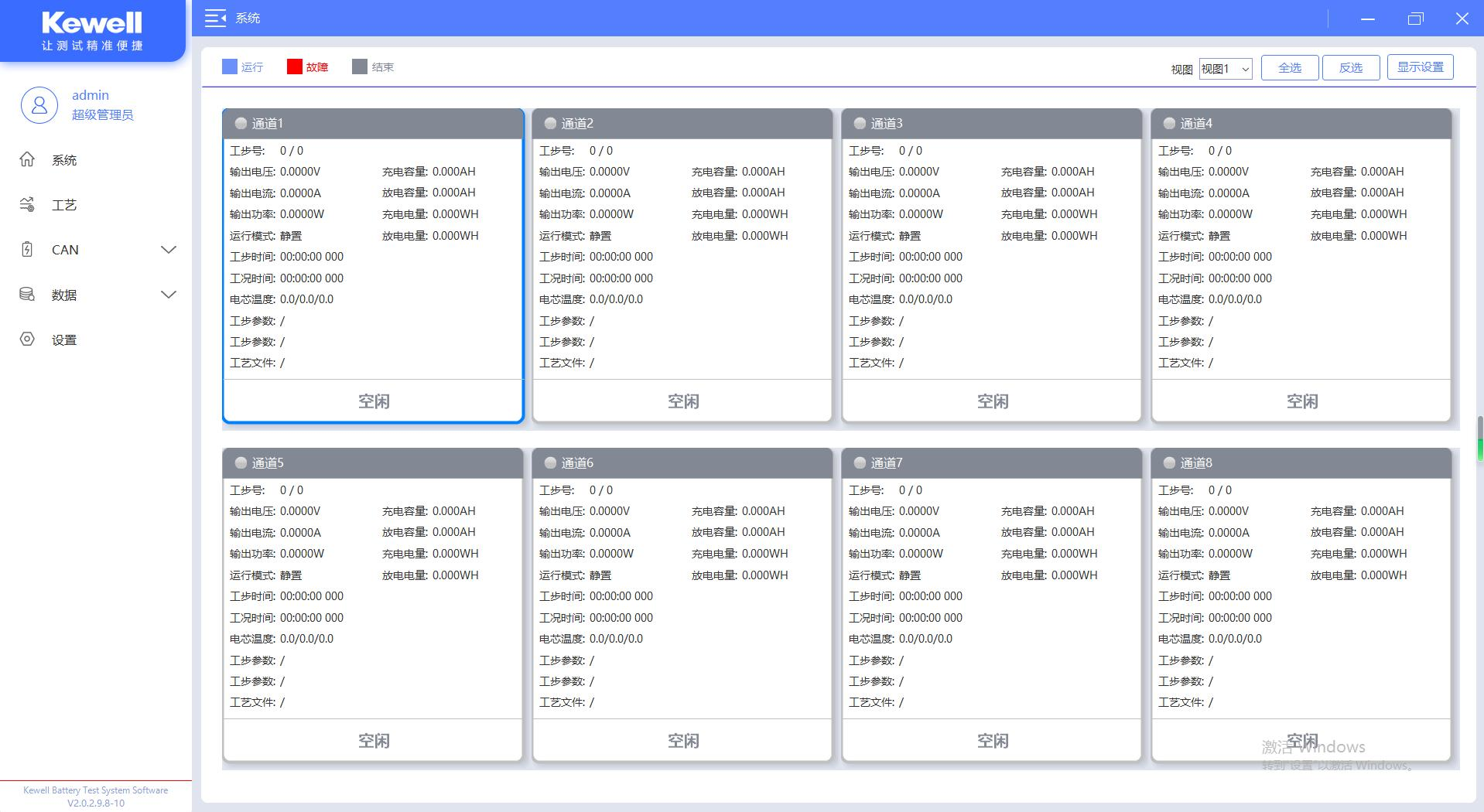

系统主界面包括左侧功能模块列表区域 、中间通道显示区域 、 显示设置区域。
其中功能模块列表区域为系统的主体功能菜单 , 包括系统 、 工艺 、 CAN 、 数据 、 设置, 选中不同的主体功能菜单 , 功能视图区域将显示相应的功能窗口。
上位机主界面:

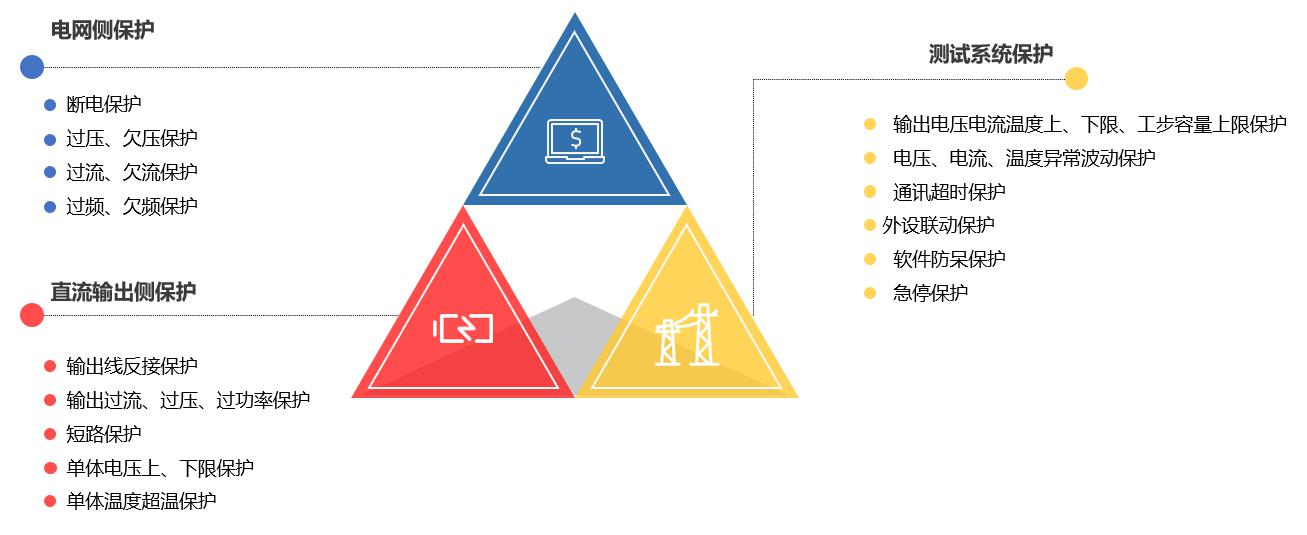

| 保护功能
B2000-EC系列电池电芯充放电测试系统支持过电压 、过电流 、过功率 、过温度安全保护机 制,能够监测设备的运行状态参数,并在出现超过安全阈值的情况时采取安全保护行动, 以防止设备因过高的电压 、 电流 、 功率或温度而损坏。
保护功能 | ||
电网测保护 | 断电保护 | |
过流保护 | ||
过压保护 | ||
直流输保护 | 输出线反接保护 | |
输出过流、 过压、 过功率保护 | ||
短路保护 | ||
单体电压上下限保护 | ||
单体温度超温保护 | ||
测试系统保护 | 总电压、 单体电压、单体温度、 Soc | |
输出电压电流温度上下限、工步容电量上限保护 | ||
电压电流温度异常波动保护 | ||
通讯超时保护 | ||
外设联动保护 | ||
软件防呆保护 | ||
急停保护 |
| 超高精度
采用多路交错设计 ,结合高精度采样芯片及采样算法处理 ,满足电芯测试的高精度需求 ,四量程电流智能 切档 , 可实现最小量程 40A 的±0.05%F.S.电流精度 , 最小误差≤± 20mA。

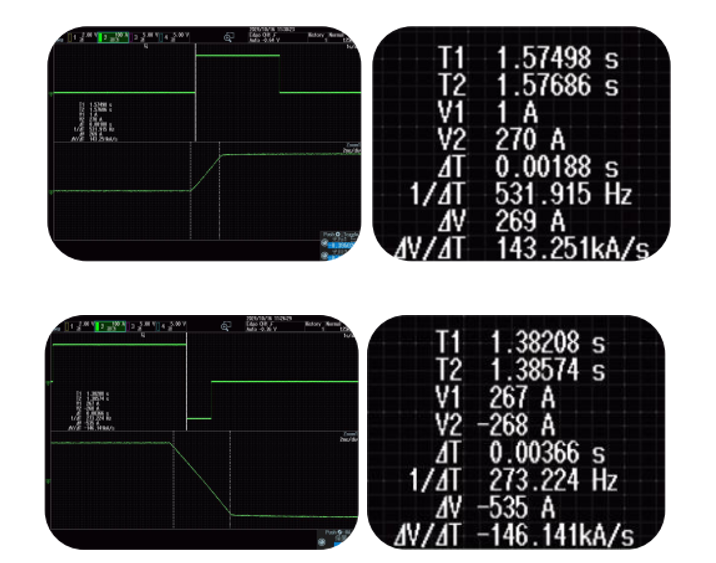

| 高动态响应
高动态响应 , 10%-90%电流突加载时间≤2 ms , -90%-+90%电流切换时间≤4 ms , 输出电流快速到达设 定值 , 且电流变化曲线无超调。

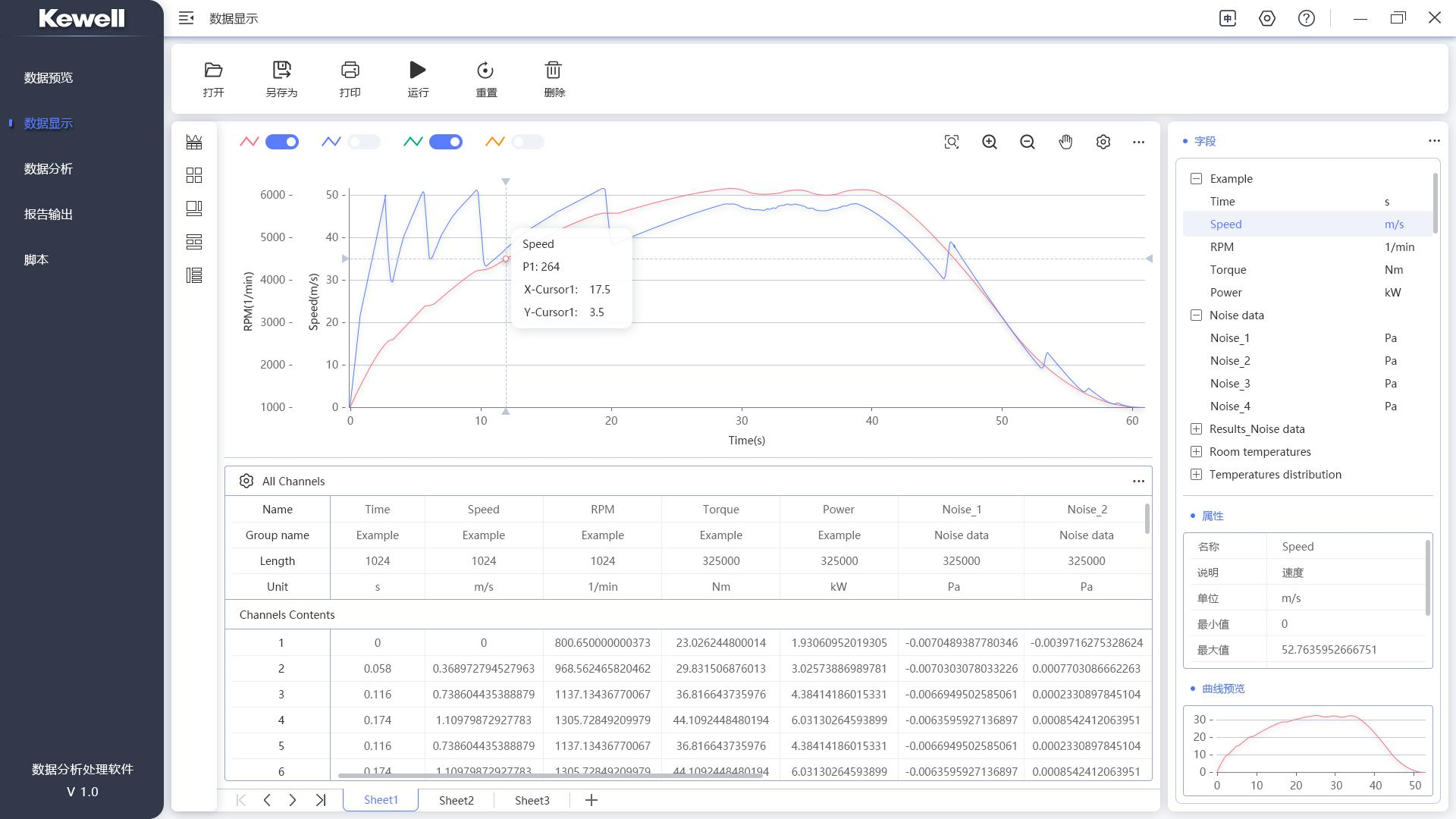

| 超强数据管理
根据需求选择需要的数据 , 采用数据与曲线结合的方式进行分析;
在线曲线分析具有交互性 , 允许用户选择 、 缩放 、 过滤或突出显示数据;
允许用户将分析结果导出为报告或图表 , 以便于在研发认证过程中使用;
支持离线对 30G 及以上的文件进行数据分析 、 处理和导出功能;
支持导入/导出支持 EXCEL 、 CSV、 TXT、 MDF4 文件格式;
自定义曲线的颜色 、 线型 、 标记等样式;
UI 界面简单明了 , 导航及标签设计清晰 , 操作简单 , 有效降低用户学习成本。

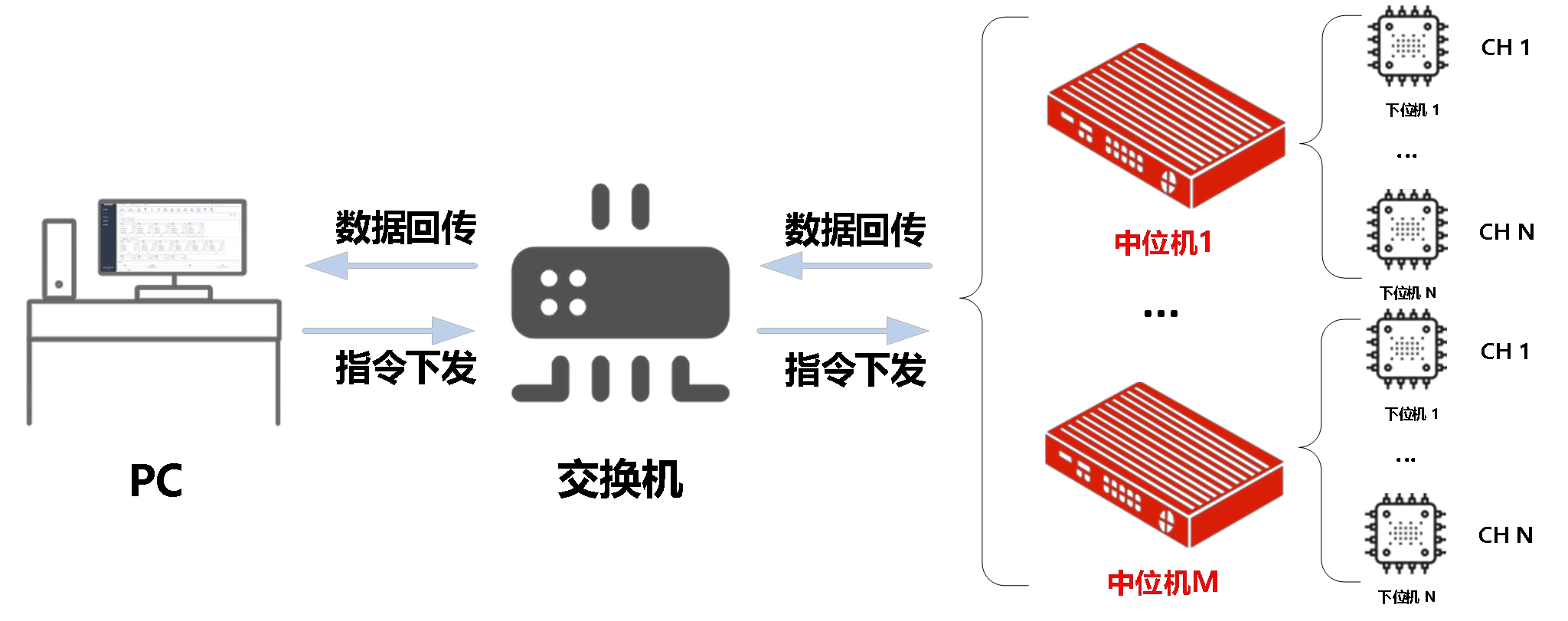

| 高效智控的中位机
系统配置高性能中位机可实现脱机运行 , 系统运行平稳 , 可靠;
上位机下发测试流程 , 中位机全面负责通讯数据解析 、 指令下发 、 数据上传 、 数据存储;
单台上位机电脑通过中位机管理 , 最大支持控制 128 个通道;
| 系统级测试

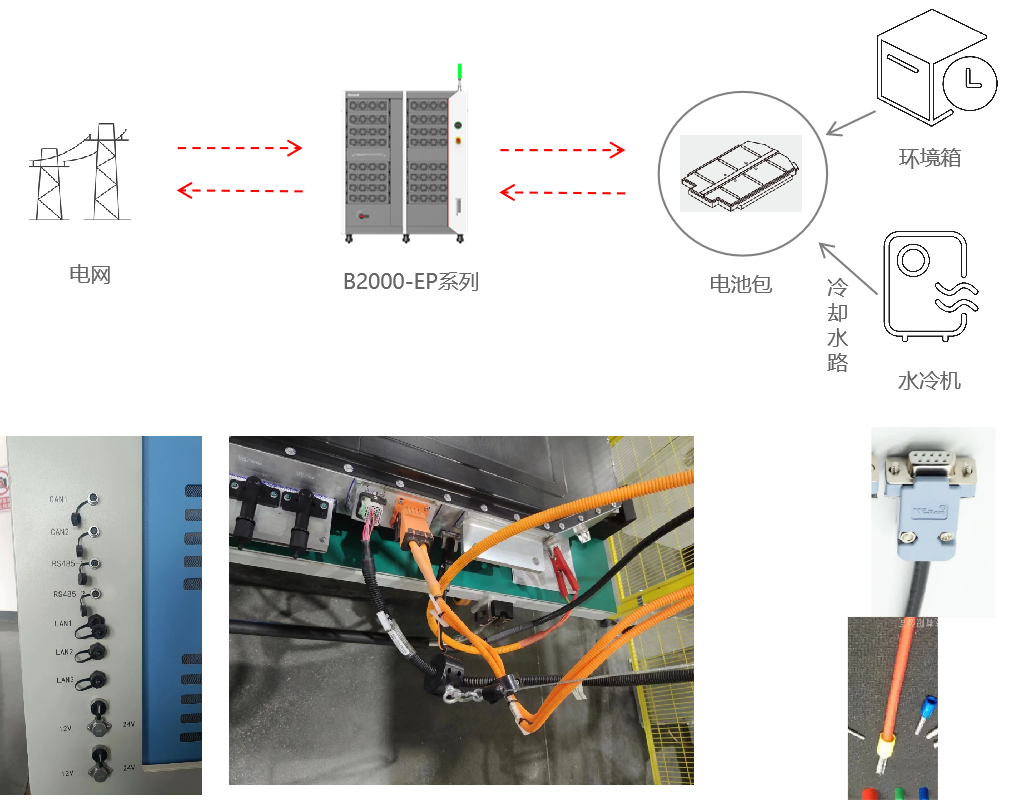

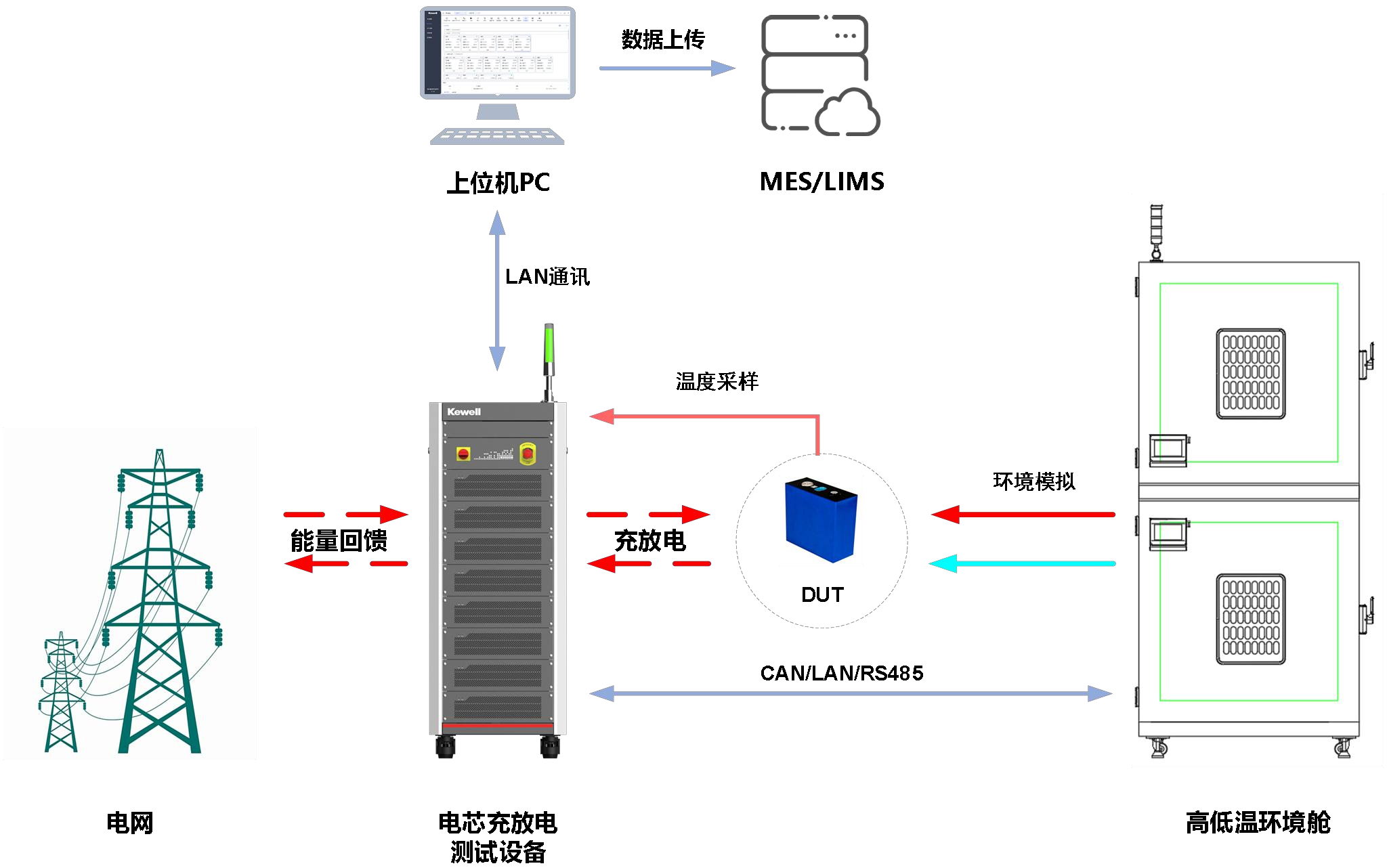

系统软件支持集成高低温环境舱 、电压/温度/压力等巡检仪及其他具备通讯控制协议的外设 ,通过多种外设联动控制及数据读取 ,系统化测试被测件性能 ,让测试精准便捷。
| 完善的保护机制
通过软硬件结合实现全方位保护 ,让测试更加安全可靠 。发生故障后 ,支持当前故障及历史故障查询 ,便 于故障追踪及分析。
| 主要技术参数
B2000-EC系列 电池电芯充放电测试仪器 | |||
版本 | 标准版 Normal | 专业版 Pro | |
输出参数 | 电压精度 | ±0.05%F.S. | ±0.02%F.S. |
电流精度 | ±0.05%F.S. | ±0.02%F.S. | |
功率精度 | ±0.1%F.S. | ±0.05%F.S. | |
电流响应 | ≤2ms(0% ~ 90%) | ≤ 1ms(0% ~ 90%) | |
电流切换 | ≤4m(-90% ~ +90%) | ≤2ms(-90% ~ +90%) | |
最小工况时间 | 20ms | 10ms | |
数据记录时间 | 10ms | 1ms | |
最高效率 | 80% | ||
显示分辨率 | 0.1mV/0.1mA | ||
设定分辨率 | 1mV/1mA | ||
通道并联 | 支持 | ||
输入参数 | 电网电压 | 380V±15% | |
电网频率 | 50Hz±5Hz | ||
常规参数 | 噪音 | < 70dB | |
环境温度 | -10 ~ 40℃ | ||
对外通讯接口 | LAN | ||
其他接口 | 电压补偿 / 温度采样 |
| 标准版 Normal
型号 | 单通道 额定 功率 [kW] | 电压范围 [V] | 单通道额 电流[A] | 定通道数 | 尺寸(宽*深*高) [mm] |
B2000N-4K 8-6-100-8-EC | 0.6 | 0-6 | 100 | 8 | 600-700-1050 |
B2000N-9K6-6-100-16-EC | 0.6 | 0-6 | 100 | 16 | 600-700-1850 |
B2000N-4K 8-6-200-4-EC | 1.2 | 0-6 | 200 | 4 | 600-700-1050 |
B2000N-9K 6-6-200-8-EC | 1.2 | 0-6 | 200 | 8 | 600-700-1050 |
B2000N-14K4-6-200-12-EC | 1.2 | 0-6 | 200 | 12 | 600-700-1850 |
B2000N-19K2-6-200-16-EC | 1.2 | 0-6 | 200 | 16 | 600-700-1850 |
B2000N-7K 2-6-300-4-EC | 1.8 | 0-6 | 300 | 4 | 600-700-1050 |
B2000N-10K8-6-300-6-EC | 1.8 | 0-6 | 300 | 6 | 600-700-1050 |
B2000N-14K4-6-300-8-EC | 1.8 | 0-6 | 300 | 8 | 600-700-1050 |
B2000N-18K8-6-300-10-EC | 1.8 | 0-6 | 300 | 10 | 600-700-1850 |
B2000N-21K6-6-300-12-EC | 1.8 | 0-6 | 300 | 12 | 600-700-1850 |
B2000N-25K2-6-300-14-EC | 1.8 | 0-6 | 300 | 14 | 600-700-1850 |
B2000N-28K8-6-300-16-EC | 1.8 | 0-6 | 300 | 16 | 600-700-1850 |
B2000N-12 K-6-500-4-EC | 3 | 0-6 | 500 | 4 | 600-700-1050 |
B2000N-24K-6-500-8-EC | 3 | 0-6 | 500 | 8 | 600-700-1850 |
B2000N-7K 2-6-600-2-EC | 3.6 | 0-6 | 600 | 2 | 600-700-1050 |
B2000N-14K4-6-600-4-EC | 3.6 | 0-6 | 600 | 4 | 600-700-1050 |
B2000N-21K6-6-600-6-EC | 3.6 | 0-6 | 600 | 6 | 600-700-1850 |
B2000N-28K8-6-600-8-EC | 3.6 | 0-6 | 600 | 8 | 600-700-1850 |
| 专业版 Pro
型号 | 单通道额定功率[kW] | 电压范围 [V] | 单通道额 定 电流[A] | 通道 数 | 尺寸 (宽*深*高) [mm] |
B2000P-9K6-6-100-16-EC | 0.6 | 0-6 | 100 | 16 | 600-700-1850 |
B2000P-4K 8-6-200-4-EC | 1.2 | 0-6 | 200 | 4 | 600-700-1850 |
B2000P-9K 6-6-200-8-EC | 1.2 | 0-6 | 200 | 8 | 600-700-1850 |
B2000P-12K-6-200-10-EC | 1.2 | 0-6 | 200 | 10 | 600-700-1850 |
B2000P-14K4-6-200-12-EC | 1.2 | 0-6 | 200 | 12 | 600-700-1850 |
B2000P-19K2-6-200-16-EC | 1.2 | 0-6 | 200 | 16 | 600-700-1850 |
B2000P-7K 2-6-300-4-EC | 1.8 | 0-6 | 300 | 4 | 600-700-1050 |
B2000P-10K8-6-300-6-EC | 1.8 | 0-6 | 300 | 6 | 600-700-1050 |
B2000P-14K4-6-300-8-EC | 1.8 | 0-6 | 300 | 8 | 600-700-1050 |
B2000P-18K-6-300-10-EC | 1.8 | 0-6 | 300 | 10 | 600-700-1850 |
B2000P-21K6-6-300-12-EC | 1.8 | 0-6 | 300 | 12 | 600-700-1850 |
B2000P-25K2-6-300-14-EC | 1.8 | 0-6 | 300 | 14 | 600-700-1850 |
B2000P-28K8-6-300-16-EC | 1.8 | 0-6 | 300 | 16 | 600-700-1850 |
B2000P-12 K-6-500-4-EC | 3 | 0-6 | 500 | 4 | 600-700-1050 |
B2000P-24K-6-500-8-EC | 3 | 0-6 | 500 | 8 | 600-700-1850 |
B2000P-7K 2-6-600-2-EC | 3.6 | 0-6 | 600 | 2 | 600-700-1050 |
B2000P-14K4-6-600-4-EC | 3.6 | 0-6 | 600 | 4 | 600-700-1050 |
B2000P-21K6-6-600-6-EC | 3.6 | 0-6 | 600 | 6 | 600-700-1850 |
B2000P-28K8-6-600-8-EC | 3.6 | 0-6 | 600 | 8 | 600-700-1850 |
| 软件安装环境
序号 | 软件/驱动 | 是否必需 | 备注 |
1 | 电芯充放电测试 系统 | 是 | 软件运行环境 |
2 | NavicatPremium | 是 | 数据库可视化工具 |
3 | MicrosoftOffice 软件套装 | 是 | 需安装以进行数据查看、数据导出等操作 |
4 | WireShark | 是 | 跟踪以太网协议指令 |
5 | Mysql | 是 | 电池电芯充放电测试系统数据库 |
6 | sqlite | 是 | 电池电芯充放电测试系统数据库 |
7 | DBeaver | 是 | 数据库可视化工具 |
| 标准版电流分档方案
电流精度 | 100A | 200A | 300A | 400A |
0.05%FS | 0-40A@0.05%FS 40-100A@0.05%FS | 0-40A@0.05%FS 40-100A@0.05%FS 100-200A@0.05%FS | 0-40A@0.05%FS 40-100A@0.05%FS 100-200A@0.05%FS 200-300A@0.05%FS | 0-40A@0.05%FS 40-100A@0.05%FS 100-200A@0.05%FS 200-400A@0.05%FS |
电流精度 | 500A | 600A | 700A | 800A |
0.05%FS | 0-80A@0.05%FS 80-200A@0.05%FS 200-400A@0.05%FS 400-500A@0.05%FS | 0-80A@0.05%FS 80-200A@0.05%FS 200-400A@0.05%FS 400-600A@0.05%FS | 0-80A@0.05%FS 80-200A@0.05%FS 200-400A@0.05%FS 400-700A@0.05%FS | 0-80A@0.05%FS 80-200A@0.05%FS 200-400A@0.05%FS 400-800A@0.05%FS |

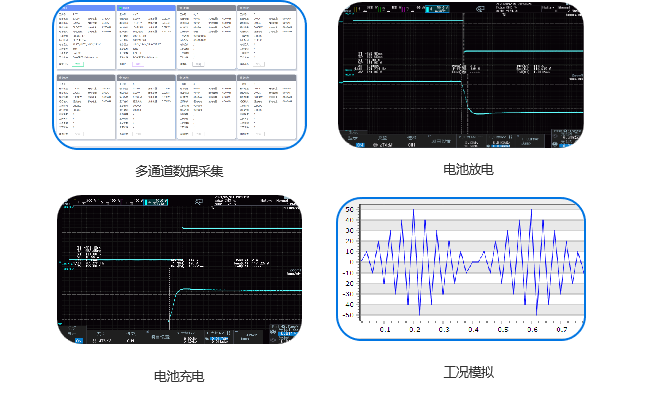

| 典型应用之电芯测试
模拟测试内容
实验认证:循环寿命测试、容量测试、SOC测试、DCIR测试、脉冲测试;
工况模拟:城市工况、郊区工况、高速工况、车辆急加速急减速、爬坡下坡测试;
生产下线:直流内阻、容量测试、恒压、恒流、恒阻、恒功率、恒流转恒压、脉冲电流、脉冲功率、斜坡电流、斜坡电压、斜坡功率、倍率等;
