R&S®HM8143 电源非常适用于双象限应用。除输出电流功能外，该电源还为模拟电池充电或卸载时的特性提供电子负载，以控制方式吸收电流和耗散功率。

源/吸收功能，R&S®HM8143 提供两个具有源端和吸收端功能的功能 30 V 通道，还有一个 5 V 源通道。电子保险丝和调制输入是一种附加功能。附加 5 V 源通道，R&S®HM8143 可以用来做常用的 5 V 电路电源，不需要使用其它仪器。为提供优于电流限值的保护功能，电子保险丝，R&S®HM8143 使用电子保险丝。当达到电流限值时，所有输出将同时被禁止。

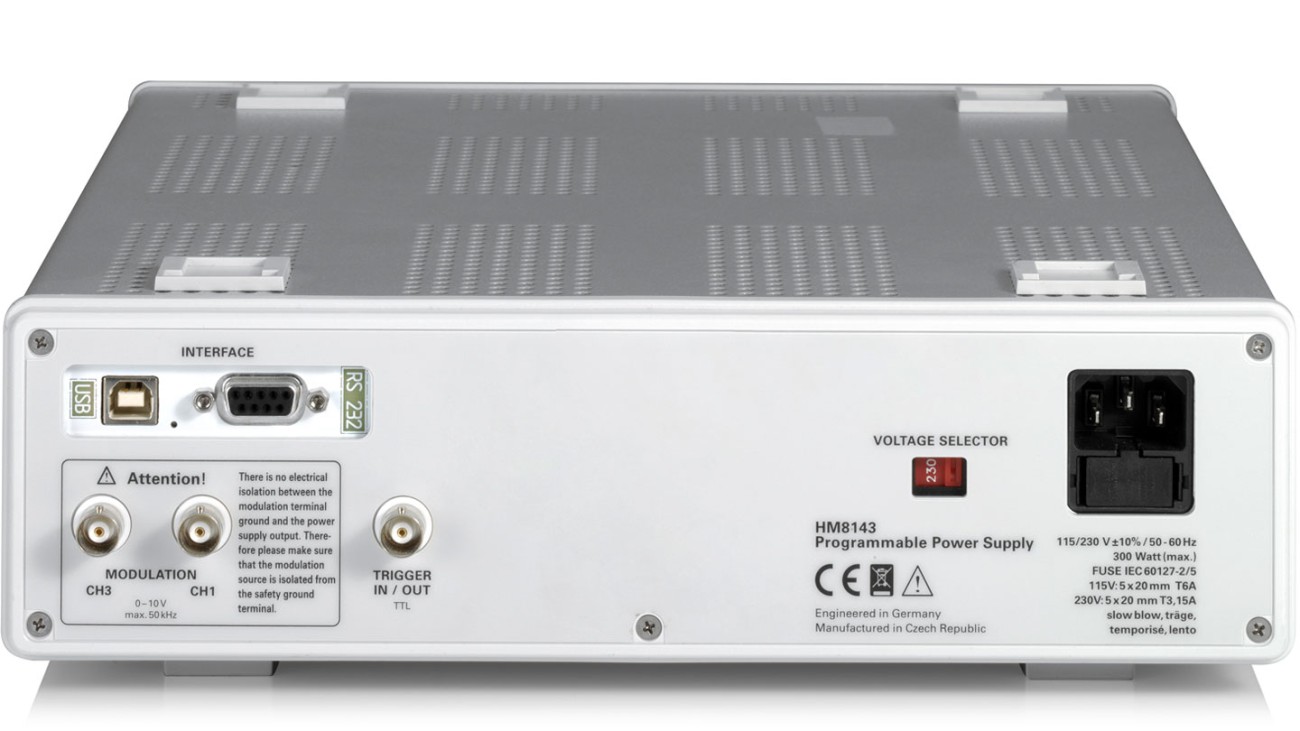

调制输入，R&S®HM8143 后面板提供两个调制输入端，可用作功率放大器，频率范围介于 DC 至 50 kHz。相关应用包括测试交流电机和继电器等。并联操作模式和串联操作模式，通道可结合并联操作模式，提供更高的电流。为了提供更高的输出电压，通道可以与串联操作模式相结合。

任何功能，都可以使用任何模式来生成时间/电压流。可以使用外部软件工具的定义包含多达 1024 电压及时值表格。

主要功能

R&S ® HM8143电源是需要两象限操作时的理想选择。 除了提供电源功能外， 它还提供电子负载， 能够精确地吸收电流并以受控方式耗散功率， 例如模拟正 在充电或放电的电池特性。

R&S ® HM8143提供两个通道， 最高可提供30 V的源和接收器功能， 以及一个5 V的源通道。

电子保险丝和调制输入是附加功能。

主要特点

• 2 × 0 V 至 30 V/1 × 5 V，3 × 2 A（最大 130 W）

• 线性稳压、双象限电源（电流源端和吸收端）

• 设置和回读分辨率：10 mV，1 mA

• 输出电压的外部调制高达 20 kHz

• RS-232/USB 双接口，IEEE-488 (GPIB) 可选



特性和优点

•     源端/吸收端功能

    R&S® HM8143提供两个具有源端和吸收端功能的30 V通道，以及一个5V源通道。电子保险丝和调制输入属于附加功能。

•     附加5V源通道

R&S® HM8143可用于为常用的5V电路供电，无须使用其他仪器。









|   电子保险丝

为了提供优于电源限值的保护功能， R&S® HM8143采用电子保险丝。一旦达到电流限值，就会同时禁用所有输出。




|   调制输入

R&S® HM8143后面板提供两个调制输入端，因此可用作功率放大器，且频率范围介于DC至50kHz。相关应用包括测试交流电机和继电器等。

|   并联和串联的操作模式

在并联操作模式下，通道可以结合以提高更高的电流。在串联模式下，通道可以结合以提高更高输出电压。




|   任意功能

可使用任意模式以生成时间/电压流。可使用外部软件工具定义包含多达1024个电压和时间值的表格

|   并行和串行操作模式

► 在并行运行模式下 ，可以捆绑通道以实现更高的电流。

► 在串行操作模式下 ， 可以组合通道以获得更高的输出电压。

|   调制输入

► R&S ® HM8143在后面板上提供了两个调制输入 ， 因此它可以用作频率范围从直流到20 kHz的功率放大器。 应用包括交流电机、 继电器等的测试。

|   电子保险丝

► 为了提供比电流限制更好的保护 ， R&S ® HM8143  提供了电子保险丝功能。一旦达到电流限制 ，所有 输出将同时被禁用。

|   任意函数

► 任意模式可用于生成时间/电压流。使用外部软件工具可定义包含多达1024个电压和时间值的表格。
