“十”力钜献，显示更多信号细节

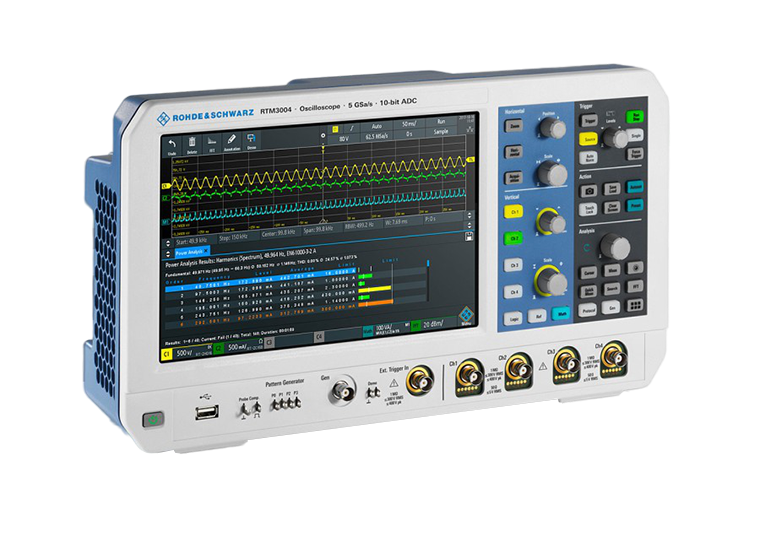

R&S RTM3000“十”力非凡，它将 10 位 ADC、10 倍存储和 10.1" 触摸屏以及适用于所有罗德与施瓦茨探头的探头接口完美结合，适用于解决日常调试问题。
I 垂直分辨率是一般 8 位 ADC 的四倍
I 始终保持高采样率
I 支持手势操作的 10.1" 触摸屏
主要特点
I 带宽：100 MHz 至 1 GHz
I 采样率：最大 5 Gsample/s
I 存储深度：最大 80 Msample
I ADC 分辨率：10 位
I 显示屏：10.1" 电容式触摸屏
若您在电源产品、汽车电子产品研发或生产线建设时遇到：
资金预算不足？
市场前景未定？
设备交付周期太长？
选择仪器租赁，能帮您高效获得高性能测试设备！
特性和优点
信号分析：快速获取结果
可查看存在于大信号中的小信号细节
R&S RTM3000 使用罗德与施瓦茨设计的定制化 10 位模数转换器，与传统 8 位模数转换器相比，波形精度提升到四倍。分辨率越高，波形越清晰，进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时， 在单次捕获中，需要同时测量开关设备开启和关断时的电压。

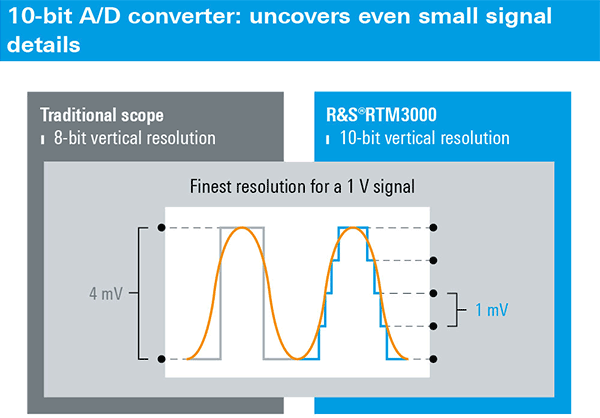

【10-bit模数转换器】-10 位模数转换器可展示微小信号细节，垂直分辨率是传统示波器的四倍。
分段存储
40 Msample（标配）；80 Msample（交织模式）
R&S RTM3000 提供一流的存储深度：每个通道的存储深度达到 40 Msample，在交织模式下存储深度可达 80 Msample。这是同类示波器的八倍。用户甚至可以在高采样率下捕获更长的采集序列，以便获得更详细的分析结果，例如分析开关电源的瞬态响应。
【40 Msample 标配存储】-捕获和分析长时间的脉冲和突发信号，标配存储深度最高达 80 Msample
在全带宽下采集时间更长
分段存储：400 Msample，带历史功能

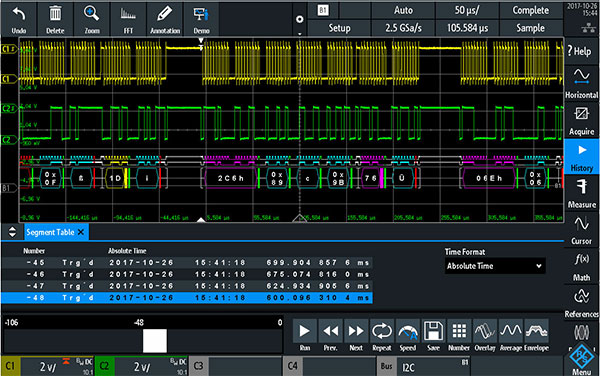

R&S RTM-K15 选件带有深分段存储功能，能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号（例如 I2C 或 SPI）。由于分段长度可调，因此 400 Msample 的存储深度能得到最优的利用。在历史模式下，可以调用 400 Msample 最大分段存储中的所有采集波形并进行分析。

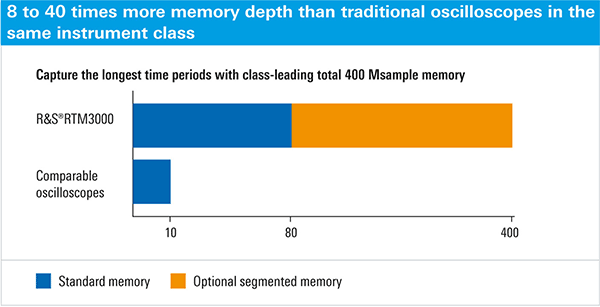

【400 Msample 分段存储】-具备 400 Msample 存储，可捕获更长时间的信号，在同类产品中脱颖而出。
使用混合信号示波器选件进行逻辑分析
16 个附加数字通道
使用 R&S RTM-B1 选件，每台 R&S RTM3000 都可以转变为具有 16 个附加数字通道、直观易用的混合信号示波器 (MSO)。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。例如，可以使用光标测量很方便地确定模数转换器输入输出之间的延迟。

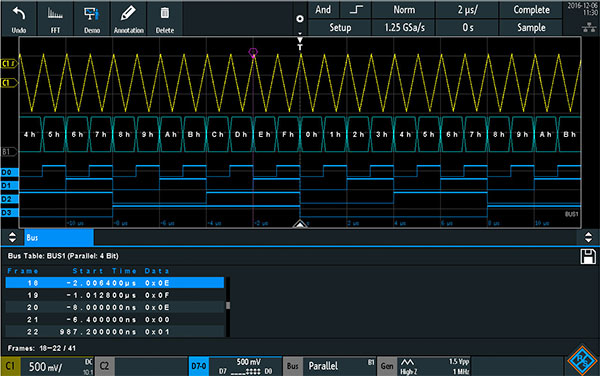

【4 位 DAC 信号变化】-R&S RTM3000能同时捕获和分析模拟和数字信号。
波形和码型发生器
生成模拟和数字激励
R&S RTM-B6 波形和码型发生器的数据传输率最高达 50 Mbit/s，适用于教育领域以及开发硬件原型。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出任意波形以及 4 位信号码型。波形和码型可以 CSV 文件形式导入，也可从示波器波形中复制。可使用预定义码型，比如 I2C、SPI、UART 以及 CAN/LIN。

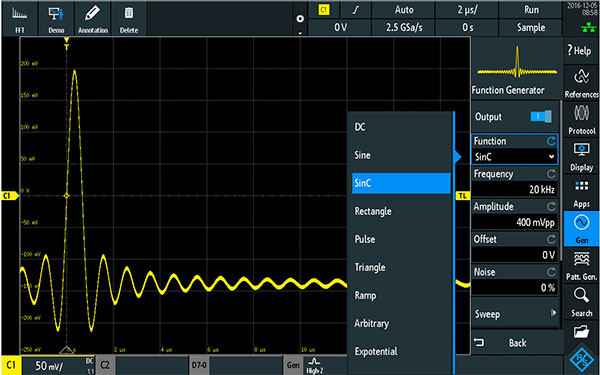

【波形和码型发生器】-除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出用户定义的波形以及4位信号码型。
数字电压表
测量并显示电势
R&S RTM3000 在每个通道上设有 3 位电压表 (DVM) 和 6 位频率计，可实现同步测量。标配测量功能包括 DC、AC + DC (RMS) 和 AC (RMS)。

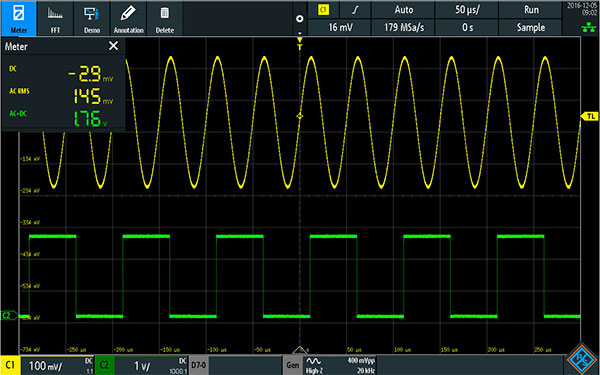

【数字电压表】-3位电压表可测量并显示电路上两点之间的电势差。
频率分析模式
有些故障难以察觉，这通常是因为时间和频率信号之间的相互作用。只要按下按钮，输入中心频率和频率范围，即可激活 R&S RTM3000 的 FFT 功能。R&S RTM3000 示波器具有强大的 FFT 功能，可分析最长达 128 kpoints 的信号。其他实用功能包括光标测量和频域自动设置。
【方波FFT】-强大的FFT功能可分析最长达128kpoints的信号。
模板测试模式
模板测试能快速显示特定信号是否在规定的容差范围内。模板使用合格/不合格评估的统计数据，评估被测设备的质量和稳定性， 并且快速确定信号异常和意外结果。当模板被违规时，测量停止。R&S RTM3000 的 AUX-OUT 连接器将在每次模板违规时生成一次脉冲输出。此脉冲输出可用于触发测量设置中的操作。

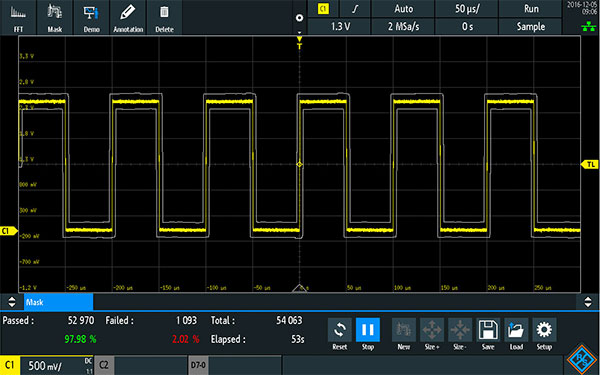

【模板测试，提供结果统计数据】-合格/不合格评估统计数据可评估被测设备的质量和稳定性

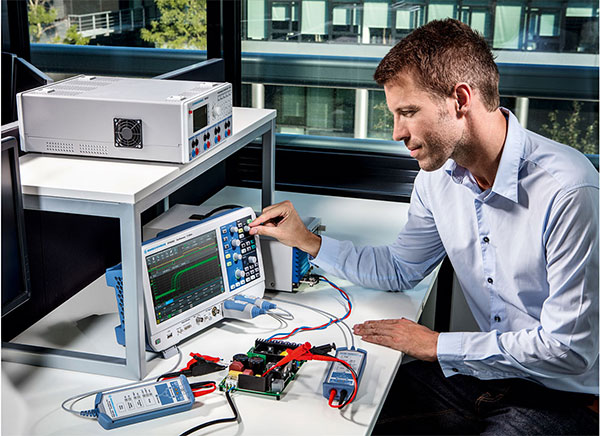

电源应用的理想之选
分辨率高达 10 位，轻松查看电源信号细节
在电源测量中，高动态信号的很微小细节也至关重要。比如验证 MOSFET 的 RDS(on)。R&S RTM3000 示波器具备出色的 ADC 分辨率，最高可将垂直分辨率提升至 10 位。以前无法查看的信号细节变得可见，并且可测量。因此在验证 RDS(on) 时，可以在开关关闭的状态下测量漏源极电压的斜率。
【电源分析】-分析开关电源的输入、输出和传输功能
