关键特点

            现代的、基于触摸屏的GUI

            可扩展至最多四个测量通道

            用于远程控制和触发的硬件接口

            NRQ6频率选择性功率传感器的支持

            将测试发生器作为模块(NRX-B1传感器检查源）

            NRT2模式，带NRX-B9接口模块

|   NRX -支持的传感器

            NRPxxS(N)三路径二极管功率传感器

            NRP33SN-V符合TVAC标准的三路径二极管功率传感器

            NRPxxT(N)热电传感器

            NRPxxA(N) EMC平均功率传感器

            NRP-Z8x宽带功率传感器

            NRP-Z2xx双通道二极管功率传感器

            NRP-Z27/37功率传感器模块

            NRP-Z28/98液位控制传感器

            NRQ6频率选择性功率传感器

|   NRX-可交换模块

            NRX-B1传感器检查源

            NRX-B9 NRT传感器接口

|   NRX-B1传感器检查源

            传感器测试的功率参考

            可设置50 MHz或1 GHz

            CW和脉冲模式

            电源可设置（以10 dB为步长）：

•             CW模式：-20…+20 dBm

•             脉冲模式：-20....+10 dBm

            脉冲模式：10 kHz，50%占空比

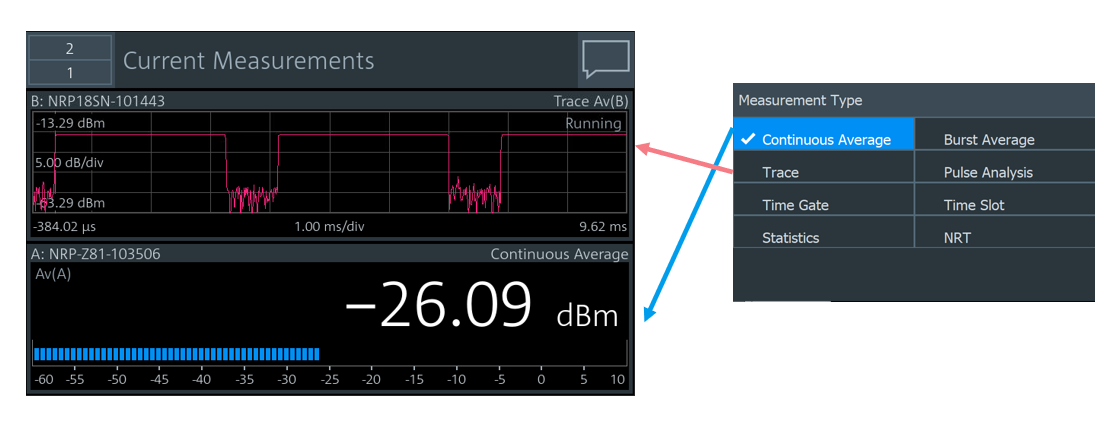

|   NRX GUI示例：双通道测量：ContAv和Trace

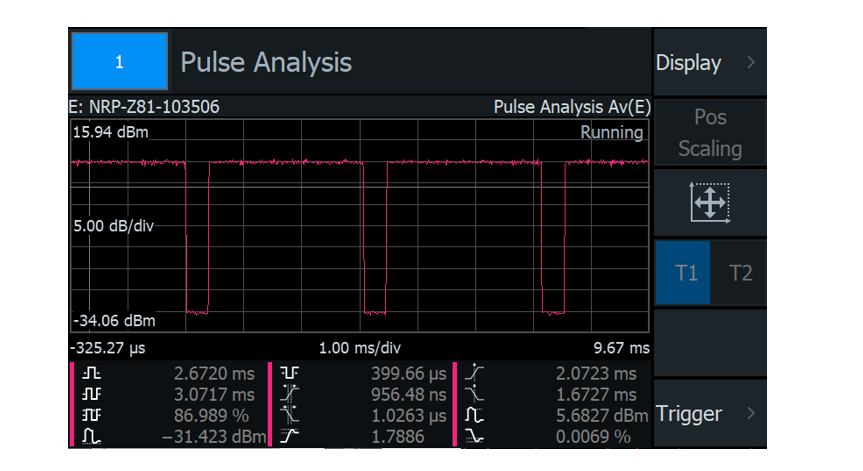

|   NRX GUI示例：使用NRP-Z8x进行脉冲分析

    自动脉搏测量（仅限NRP-Z8x）

• 自动确定18个时间和水平参数，以表征脉冲

• 最多显示12个可选参数

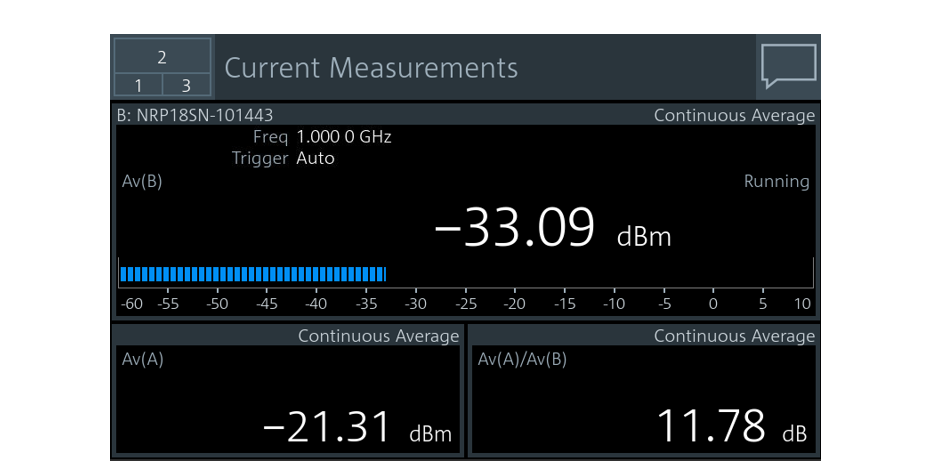

|   NRX GUI示例：使用数学函数平均值A/B进行ContAv测量

一般平均值

• 设置静态平均因子

自动平均

• 平均因子根据测量的信号电平自动设定

增强平均（固定噪声平均）

• 用户可定义的允许噪声含量

• 平均因子自动设定以达到噪声要求。

|   NRX GUI示例：时间门测量与NRP-Z8x

• 时间门测量（仅NRPxxS(N)、NRP-Z8x和NRP-Z2x1 )

• 最多可同时使用4个测量门

• 闸门启动（t 0）和结束（t 1）

• 每个门（t 2和t 3）可选配栅栏

• 自动测量平均值、峰值和峰值系数数值

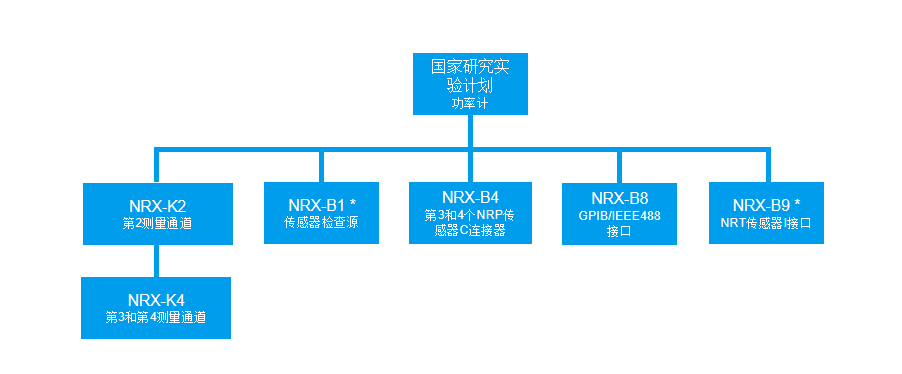

|   NRX选项概念

    NRX-B1和NRX-B9是模块，无需任何工具即可插入/移除。

    NRX只有一个模块插槽。

    如果NRX订单包含两个模块，则NRX-B1将作为工厂标准安装在NRX内部。

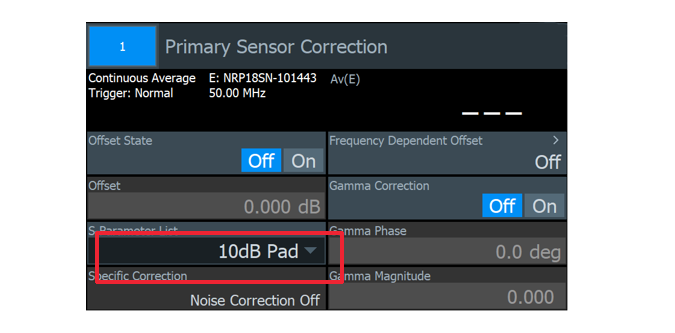

|   NRX——嵌入式S参数校正

• 补偿连接在DUT和功率传感器之间的组件的频率依赖性衰减

• 在传感器上加载S参数文件

• 一键激活S参数

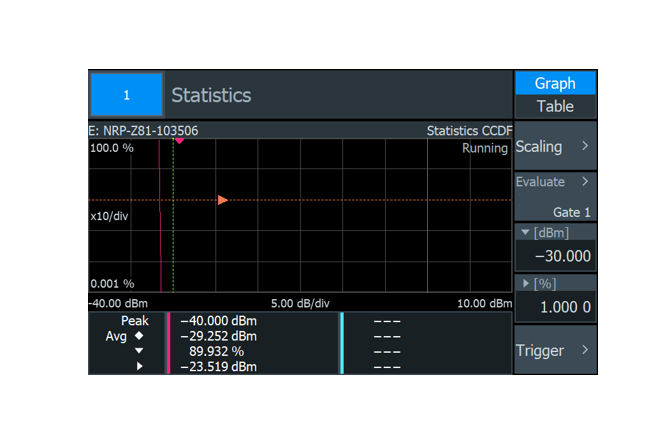

|   NRX-统计模式

        统计功能（仅限NRP-Z8x）

• CCDF, PDF, CDF

• 也可在测量门内进行统计分析

• 输出为图表或表格
