DH17800A系列大功率可编程直流电源

型号：

DH17800A

名称：

大功率可编程直流电源

品牌：

大华/DAHUA

分类：

可编程直流电源

产品属性：

主机

服务：

购买

简介：

大华DH17800A系列大功率可编程直流电源，3U超高密度设计实现15kW功率，输出电压最高1500V，电流最大510A，支持并联扩展至150kW，具备任意波形发生与智能系统控制，专为新能源汽车、电池储能及ATE等领域测试打造的高效解决方案。

功能特点
参数与配件
资料下载
解决方案

DH17800A 系列大功率可编程直流电源是一款高功率密度直流电源，3U 的尺寸可提供最高 15kW 的大功率直流输出，单机可提供最高电压 1500V，最大最大 510A，支持同型号并机扩展输出功率和电流。内置汽车电子曲线测试功能、光伏仿真功能，适合新能源汽车、电池、光伏太阳能、ATE 等领域的测试。

特点

- 自动量程，拥有三倍宽的输出范围

- 5寸彩色触摸屏幕，操作方便，能够显示丰富的测量信息

- 输出功率可并联扩展至150kW

- 具有波形编程输出功能

- 支持大功率任意波形发生

- 系统启停逻辑控制

- 支持标准SCPI指令

- 过压、过流、过功率、过温等保护

- 支持远端电压补偿

- 具有LAN、USB 、CAN和模拟接口等外控接口

功能

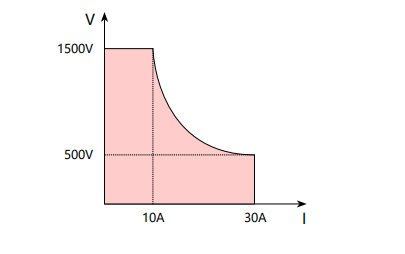

| 自动量程输出，拥有更宽的电压电流范围

在额定输出功率范围内电源可自动调节输出量程，是传统电源输出范围的 3 倍。例如 15kW/1500V 型号电源，当设置 500V 时，传统电源电流量程为 10A，而 DH17800A 系列电流可自动将量程扩展到 30A，保持 15kW 功率输出。

uploads/image/20250707/1751889540.png

| 多重保护功能，安全可靠

具有过压、过流和过温保护功能，过压值可自定义设置，当电源输出电压高于设定的保护值时，迅速将电源输出切断，使您能更加放心的使用。同时具有过流、过温保护等功能，完美的保护您的负载。

| 支持主从并联扩展功率

该系列可本地设置电源的主从模式，通过 SHARING、RS485 接口可实现多台并联，总功率可达 540kW。

上一篇：DH1765系列单路线性直流电源

下一篇：航裕HY-PM可编程多功能直流电源

5kW	DH17812A	DH17813A	DH17814A	DH17815A
5kW	80V/170A	200V/70A	500V/30A	750V/20A
10kW	DH17822A	DH17823A	DH17824A	DH17825A	DH17826A
10kW	80V/340A	200V/140A	500V/60A	750V/40A	1000V/30A
15kW	DH17832A	DH17833A	DH17834A	DH17835A	DH17837A
15kW	80V/510A	200V/210A	500V/90A	750V/60A	1500V/30A
30kW	DH17830A-80-1020	DH17830A-200-420	DH17830A-500-180	DH17830A-750-120	DH17830A-1500-60
30kW	80V/1020A	200V/420A	500V/180A	750V/120A	1500V/60A
45kW	DH17845A-80-1530	DH17845A-200-630	DH17845A-500-270	DH17845A-750-180	DH17845A-1500-90
45kW	80V/1530A	200V/630A	500V/270A	750V/180A	1500V/90A
60kW	DH17860A-80-2040	DH17860A-200-840	DH17860A-500-360	DH17860A-750-240	DH17860A-1500-120
60kW	80V/2040A	200V/840A	500V/360A	750V/240A	1500V/120A
75kW	DH17875A-80-2550	DH17875A-200-1050	DH17875A-500-450	DH17875A-750-300	DH17875A-1500-150
75kW	80V/2550A	200V/1050A	500V/450A	750V/300A	1500V/150A
90kW	DH17890A-80-3060	DH17890A-200-1260	DH17890A-500-540	DH17890A-750-360	DH17890A-1500-180
90kW	80V/3060A	200V/1260A	500V/540A	750V/360A	1500V/180A

型号		DH17812A	DH17813A	DH17814A	DH17815A
输出	输出功率(W)	5k
	输出电压(0~V)	80	200	500	750
	输出电流(0~A)	170	70	30	20
恒压特性	源效应(mV)	16	40	100	150
	负载效应(mV)	40	100	250	375
	纹波与噪声单位： mV(rms)	50	40	70	200
	纹波与噪声单位： mV(p-p)	200	300	350	800
	设定值精度(1)(mV)	<0.1%Umax	<0.1%Umax	<0.1%Umax	<0.1%Umax
	回读值精度(mV)	≤0.2%Umax	≤0.2%Umax	≤0.2%Umax	≤0.2%Umax
恒流特性	源效应(mA)	85	35	15	10
	负载效应(mA)	255	105	45	30
	纹波与噪声单位： mA(rms)	80	22	16	15
	设定值精度(1)(mA)	<0.2%Imax	<0.2%Imax	<0.2%Imax	<0.2%Imax
	回读值精度(mA)	≤0.2%Imax	≤0.2%Imax	≤0.2%Imax	≤0.2%Imax
动态响应时间②(ms)		1.5	1.5	1.5	1.5
Sense补偿电压(V)		<2	<5	<10	<18
上升时间③(ms)		30	30	30	30
满载下降时间(ms)		80	80	80	80
工作温度及湿度范围		0~50℃,5%～80%RH
储存温度及湿度范围		- 20～70℃;5%～80%RH,无结露
通讯		LAN、USB、RS485、CAN,语言符合SCPI-1993,IEEE 488.2;具备模拟接口
输入电源		340～460VAC;45～65Hz

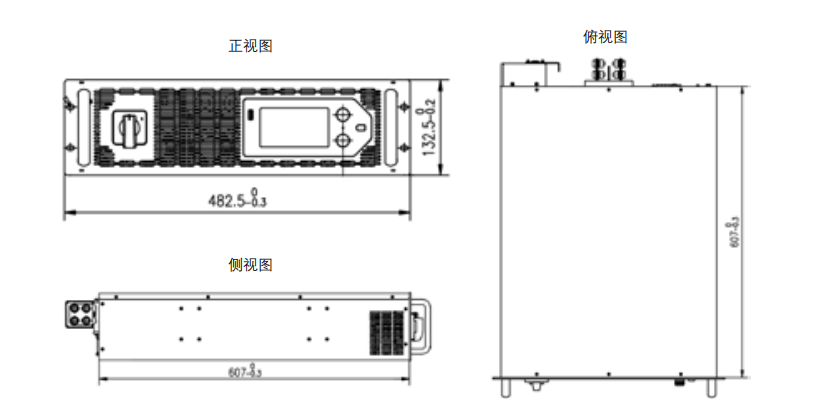

外形尺寸(HWD mm)		132.5×482.5×607(不含把手)
重量(kg)		≤17kg

型号		DH17822A	DH17823A	DH17824A	DH17825A	DH17826A
输出	输出功率(W)	10k
	输出电压(0~V)	80	200	500	750	1000
	输出电流(0~A)	340	140	60	40	30
恒压特性	源效应(mV)	16	40	100	150	200
	负载效应(mV)	40	100	250	375	500
	纹波与噪声单位：mV(rms)	50	40	70	200	350
	纹波与噪声(2单位：mV(p-p)	320	300	350	800	1600
	设定值精度(1)(mV)	<0.1%Umax	<0.1%Umax	<0.1%Umax	<0.1%Umax	<0.1%Umax
	回读值精度(mV)	≤0.2%Umax	≤0.2%Umax	≤0.2%Umax	≤0.2%Umax	≤0.2%Umax
恒流特性	源效应(mA)	40	40	40	20	40
	负载效应(mA)	800	800	135	60	135
	纹波与噪声单位：mA(rms)	160	44	32	32	60
	设定值精度(1(mA)	<0.2%Imax	<0.2%Imax	<0.2%Imax	<0.2%Imax	<0.2%Imax
	回读值精度(mA)	≤0.2%Imax	≤0.2%Imax	≤0.2%Imax	≤0.2%Imax	≤0.2%Imax
动态响应时间②(ms)		1.5	1.5	1.5	1.5	1.5
Sense补偿电压(V)		<2	<5	<10	<18	<22
上升时间③(ms)		30	30	30	30	30
满载下降时间(ms)		80	80	80	80	80
工作温度及湿度范围		0～50℃;5%～80%RH
储存温度及湿度范围		-20～70℃;5%～80%RH,无结露
通讯		LAN、USB、RS485、CAN,语言符合SCPI-1993,IEEE 488.2;具备模拟接口
输入电源		340～460VAC;45～65Hz
外形尺寸(HWD mm)		132.5×482.5×607(不含把手)
重量(kg)		≤24kg

型号		DH17832A	DH17833A	DH17834A	DH17835A	DH17837A
输出	输出功率(W)	15k
	输出电压(0~V)	80	200	500	750	1500
	输出电流(0~A)	510	210	90	60	30
恒压特性	源效应(mV)	90	40	100	150	300
	负载效应(mV)	250	100	250	375	750
	纹波与噪声单位： mV(rms)	55	40	70	200	400
	纹波与噪声单位： mV(p-p)	320	300	350	800	2400
	设定值精度(1)(mV)	<0.1%Umax	<0.1%Umax	<0.1%Umax	<0.1%Umax	<0.1%Umax
	回读值精度(mV)	≤0.2%Umax	≤0.2%Umax	≤0.2%Umax	≤0.2%Umax	≤0.2%Umax
恒流特性	源效应(mA)	40	150	45	30	15
	负载效应(mA)	800	800	135	90	45
	纹波与噪声单位： mA(rms)	240	66	48	48	400
	设定值精度(1)(mA)	<0.2%Imax	<0.2%Imax	<0.2%Imax	<0.2%Imax	<0.2%Imax
	回读值精度(mA)	≤0.2%Imax	≤0.2%Imax	≤0.2%Imax	≤0.2%Imax	≤0.2%Imax
动态响应时间②(ms)		1.5	1.5	1.5	1.5	1.5
Sense补偿电压(V)		<2	<5	<10	<18	<30
上升时间③(ms)		30	30	30	30	30
满载下降时间(ms)		80	80	80	80	80
工作温度及湿度范围		0～50℃;5%～80%RH
储存温度及湿度范围		- 20～70℃;5%～80%RH,无结露
通讯		LAN、USB、RS485、CAN,语言符合SCPI-1993,IEEE 488.2;具备模拟接口
输入电源		340～460VAC;45～65Hz
外形尺寸(HWD mm)		132.5×482.5×607(不含把手)
重量(kg)		≤32kg
注： (1)与额定值相关，定义一个调节值与真实(实际)值之间的偏差。举例：一台80V 产品的电压精确度最小为0.1%,即80mV。当电压调到5V 时，实际值差异最大允许80mV, 意即电压可能在4.92 V 与5.08 V 之间。 (2)输出电压由恢复到额定输出电压值的0.5%以内(10%-90% load)。 ( 3 ) 输出 1V 到额定电压值的建立时间。
