选型表
| 型号 | CANET-E-U | CANET-2E-U | CANET-4E-U |
|---|---|---|---|

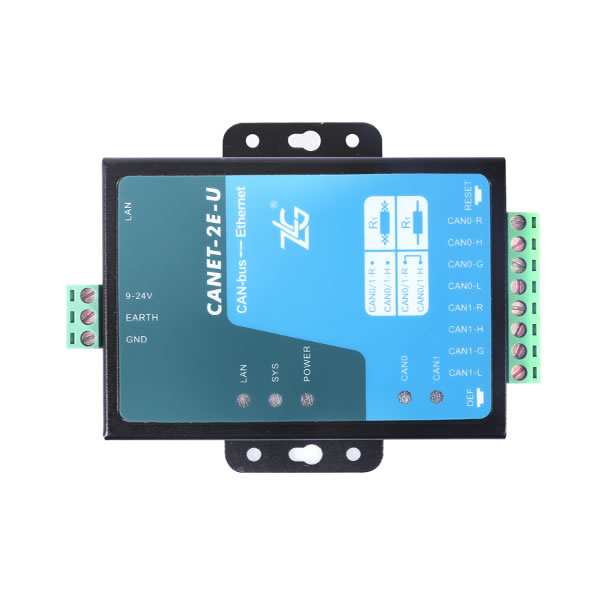

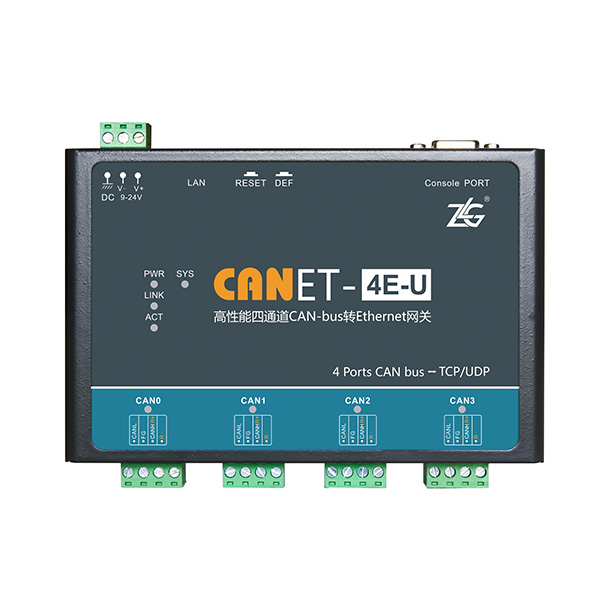

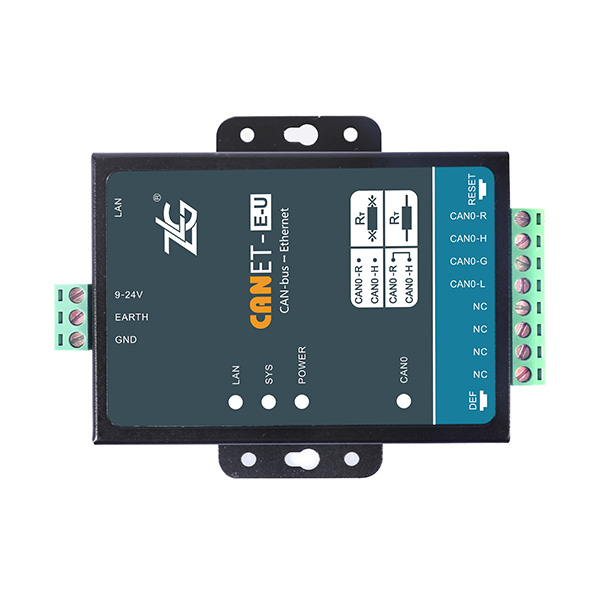

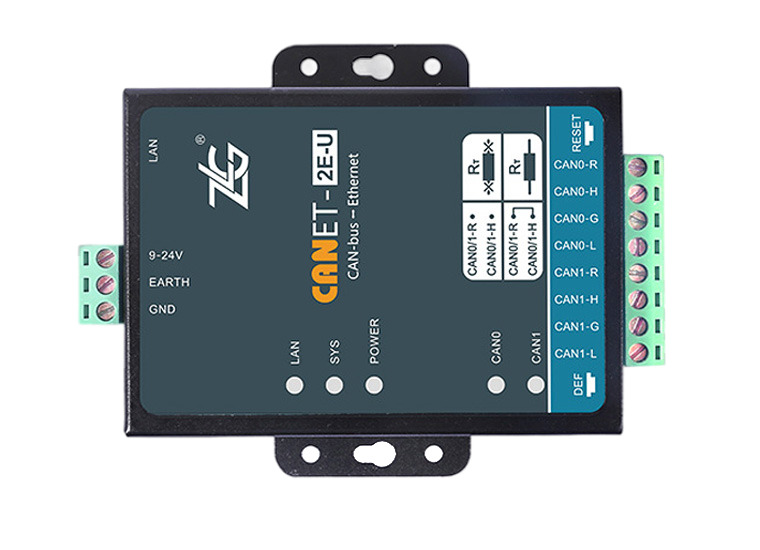

| 实物图 |  |  |  |
| 性能特色 | 高性能系列，健壮的以太网协议栈适用于各种复杂网络，转发快，低延时，推荐！ | ||
| CAN路数 | 1路 | 2路 | 4路 |
| 接口形式 | OPEN4接口 | OPEN4接口 | OPEN4接口 |
| 电气隔离 | √ | √ | √ |
| 工业级 | √ | √ | √ |
| 数据接收能力 | 12000帧/秒 （每路） | 12000帧/秒 （每路） | 12000帧/秒 （每路） |
| 数据发送能力 | 8000帧/秒 （每路） | 8000帧/秒 （每路） | 8000帧/秒 （每路） |
| TCP Sever模式 | 支持 | 支持 | 支持 |
| TCP Client模式 | 支持 | 支持 | 支持 |
| UDP模式 | 支持 | 支持 | 支持 |
| TCP最大连接数 | 254（每路） | 254（每路） | 254（每路） |
| UDP最大连接数 | 6×254（每路） | 6×254（每路） | 6×254（每路） |
| 以太网速率 | 千兆网卡10/100/1000Mbps自适应 | 千兆网卡10/100/1000Mbps自适应 | 千兆网卡10/100/1000Mbps自适应 |
| 转发延时 | 小于5ms | 小于5ms | 小于5ms |
| CAN口故障通知 | 支持 | 支持 | 支持 |
| 功耗 | 3000mW | 3150mW | 3350mW |
| 120欧终端电阻 | 内置可配置 | 内置可配置 | 内置可配置 |
| 工作温度 | -40℃～+85℃ | ||
| 储存温度 | -40℃～+85℃ | ||
| 物理尺寸 | 95mm*87.5mm*26mm（1口/2口）、178mm*102.4mm*32mm（4口） | ||
| 是否可提供定制 | 欢迎 | ||
稳定可靠，应用广泛

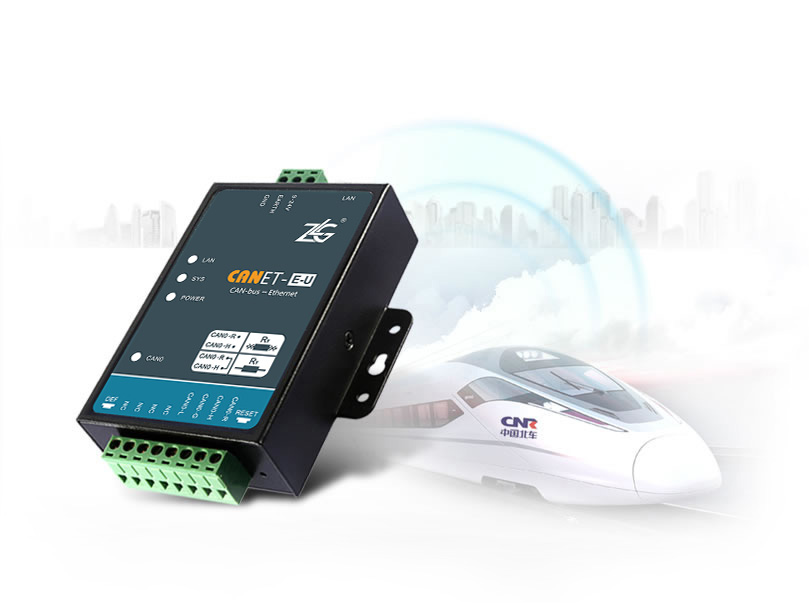

致远电子CANET系列产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于高速铁路、地铁、医疗、航空航天、楼宇安防、电梯控制、衡器等场合，如图所示，为中国北车专用版本，用于列车监控。
支持TCP Sever/TCP Client/UDP和拓扑结构

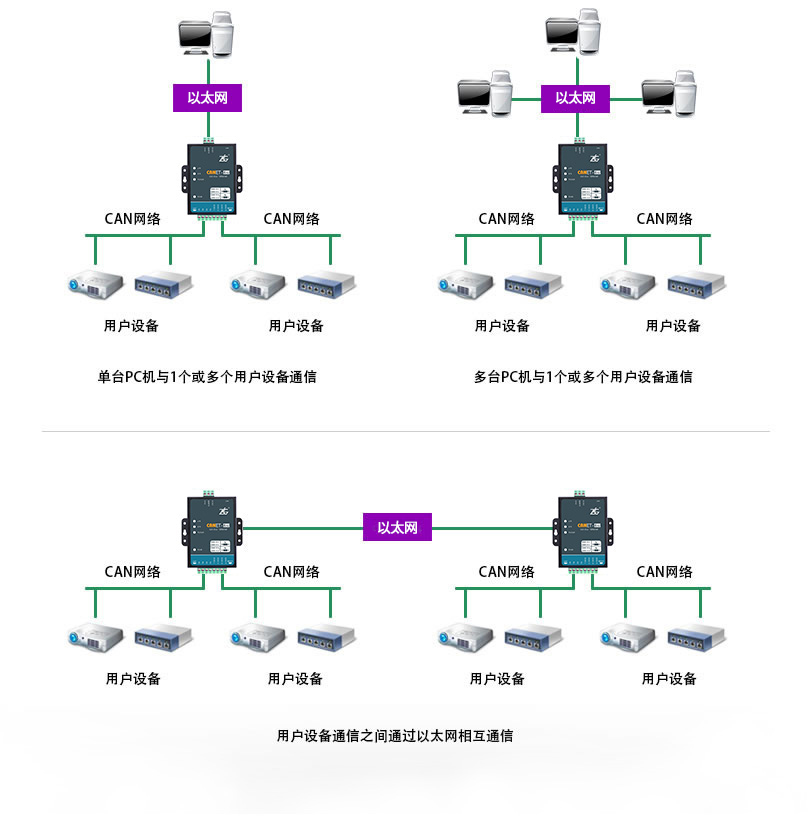

支持TCP Sever/TCP Client/UDP工作方式和灵活的拓扑结构，通过配置软件用户可以灵活的设定相关配置参数。典型应用如图所示：

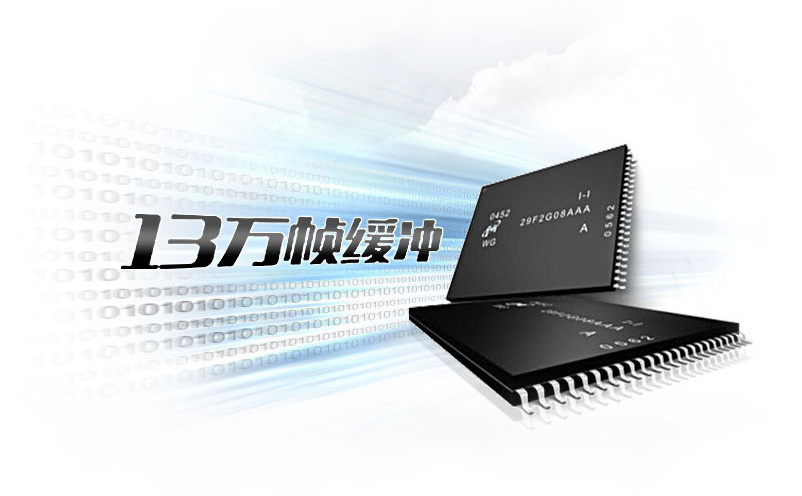

13万帧缓冲不丢帧
高性能型在任意波特率下满负载接收数据帧能力，13万帧缓冲，不丢帧才是硬道理。

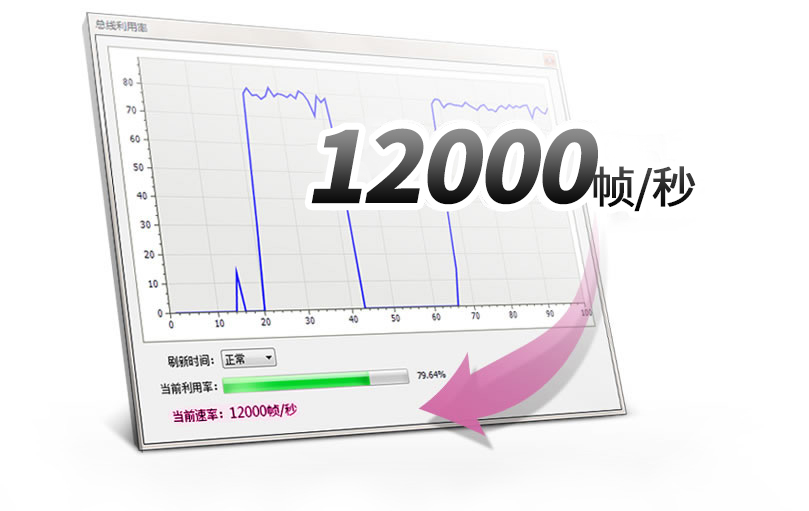

单通道可高达12000帧/秒
高性能型最高帧流量：单通道可高达12000帧/秒（1M波特率、标准数据帧）
每路CAN支持高达254个连接
TCP支持多连接，高性能型每路CAN支持高达254个连接。

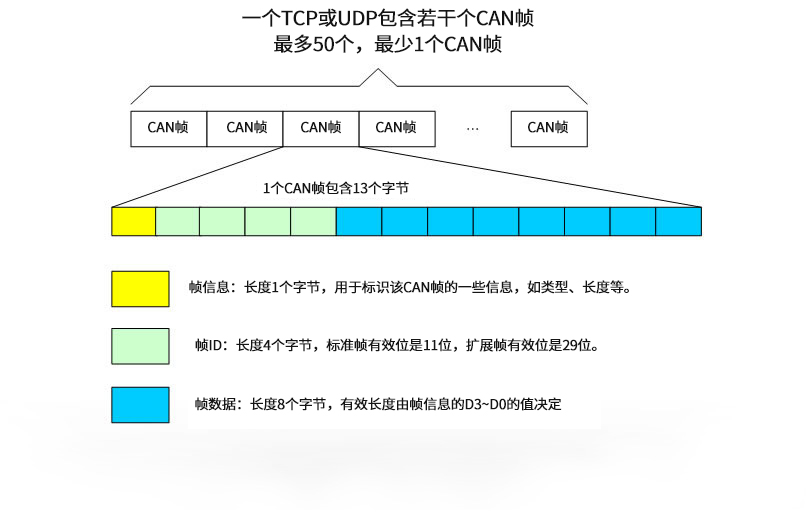

开放的数据通信格式
开放的数据通信格式，Socket套接字工作方式支持任何操作系统对它进行操作。详见规格参数。
高性能型支持CAN口状态的TCP通知
高性能型支持CAN口状态的TCP通知，可以使用户实时监测CAN总线通信状态，详见规格参数。
2通道2500VDC电气隔离
2通道2500VDC电气隔离CAN接口，静电等级接触放电±8KV

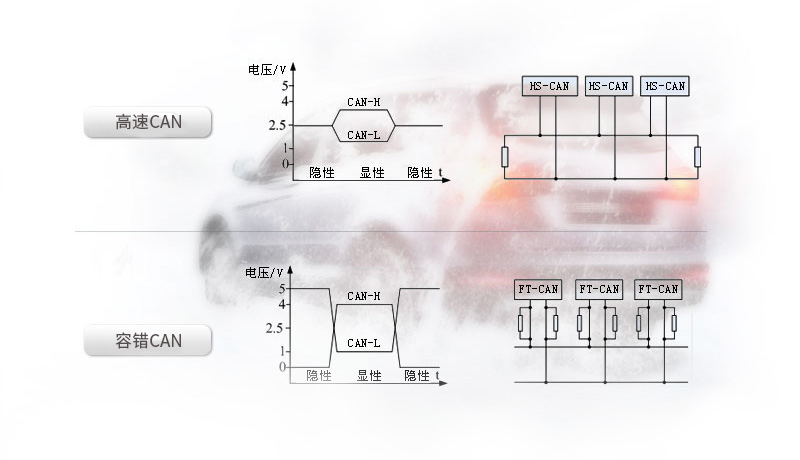

符合CAN 2.0B规范
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2 。用户可以通过选配CANBridge-1054，支持ISO11898-3的容错CAN标准。

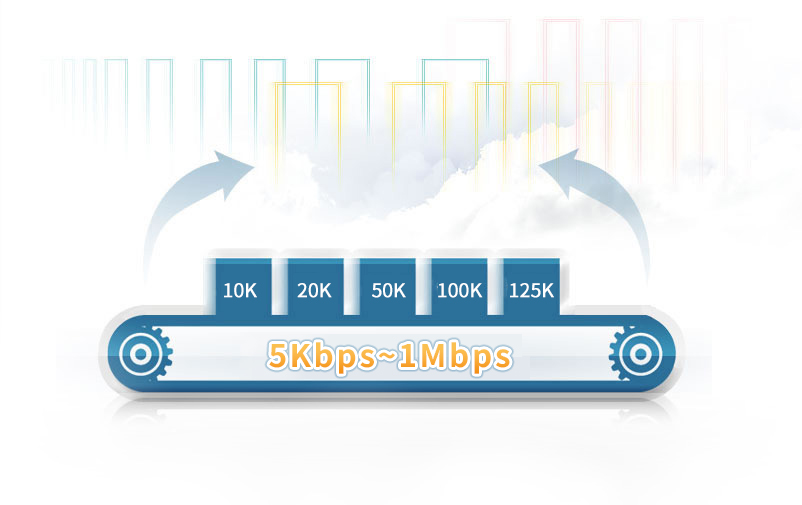

CAN波特率可编程任意设置1Mbps之间
CAN波特率可编程任意设置，范围在5Kbps～1Mbps之间
支持各类开发环境
高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等
其他特点
高性能型下每个CAN口支持6个目标IP段，支持单机或多机通讯，最多可满足6×254个通讯
支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP
兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位机通讯软件编写遵从标准的SOCKET规则
CAN数据和以太网数据双向透明传输
高性能型支持CAN口故障以太网通知功能，上位机可以实时监控CAN口的错误状态
灵活的CAN口数据分帧设置，满足用户各种分包需求
可使用Windows平台配置软件配置工作参数
免费提供Windows平台配置软件函数库, 包含简单易用的API函数库, 方便用户编写自己的配置软件
支持本地的系统固件升级

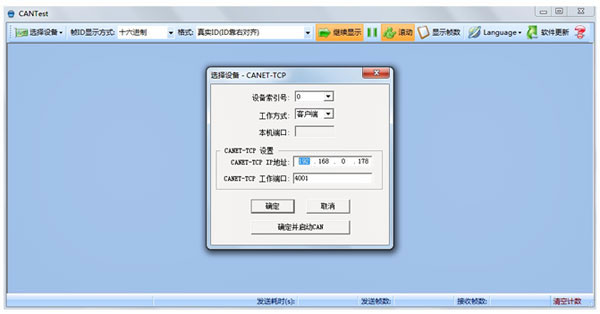

配置软件ZNETCOM与测试分析软件CANtest

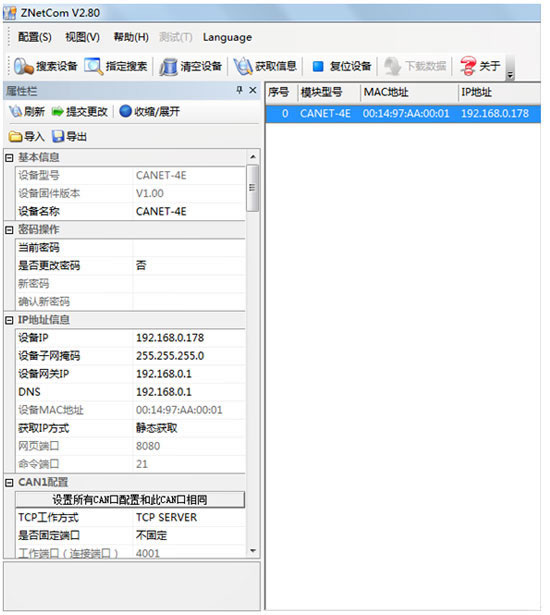

1.使用配置软件ZNETCOM2.80以上版本搜索设备进行参数配置（如设备IP、工作端口、目标IP、目标端口、CAN波特率等，具体配置见用户手册）

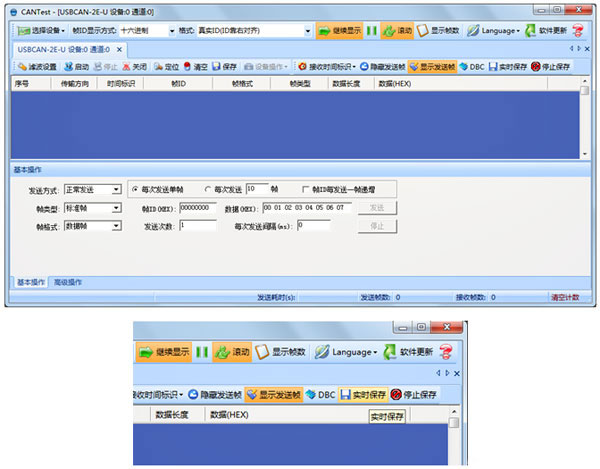

2.然后打开CANTest测试软件，选择设备、PC工作方式、IP与端口启动CAN转换器；
3.启动后自动接收，基本操作满足单帧发送，可设置连续保存满足长时间测试要求；

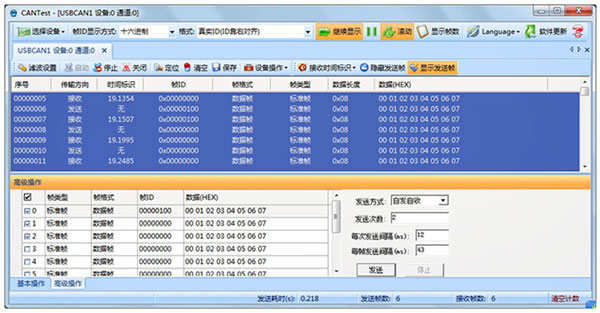

4.高级操作可预定义100帧，并且可设置发送次数与间隔。
