DMM6500是一款现代的台式/系统数字万用表，不仅提 供了更丰富的测量功能和顶级的测量洞察，而且价格合 理，不会超出您的预算。DMM6500最显著的特点是其5 英寸(12.7厘米）的电容触摸屏，这使得用户可以轻松观 察、互动和探索测量数据，操作简便，只需“捏合和缩 放”。除了显示技术外，DMM6500的模拟测量性能也 非常出色，一年内基本直流电压精度可达25 PPM，两年 内可达30 PPM，这可能使您能够延长校准周期。
DMM6500配备了所有台式万用表应有的测量功能，因 此无需额外购买其他测量功能。它具备15项测量功能， 包括电容、温度(RTD、热敏电阻和热电偶）、二极管测 试（使用可变电流源）以及高达1 MS/秒的数字化速 度。
数字化功能可用于电压或电流的测量，尤其适用于捕捉 瞬态异常或分析现代电池供电设备的工作状态。通过一 个可编程的1 MS/秒16位数模转换器，可以实现电流和 电压的数字化，从而无需额外仪器即可获取波形数据。
主要功能
• 15个测量功能，包括电容、温度和数字化

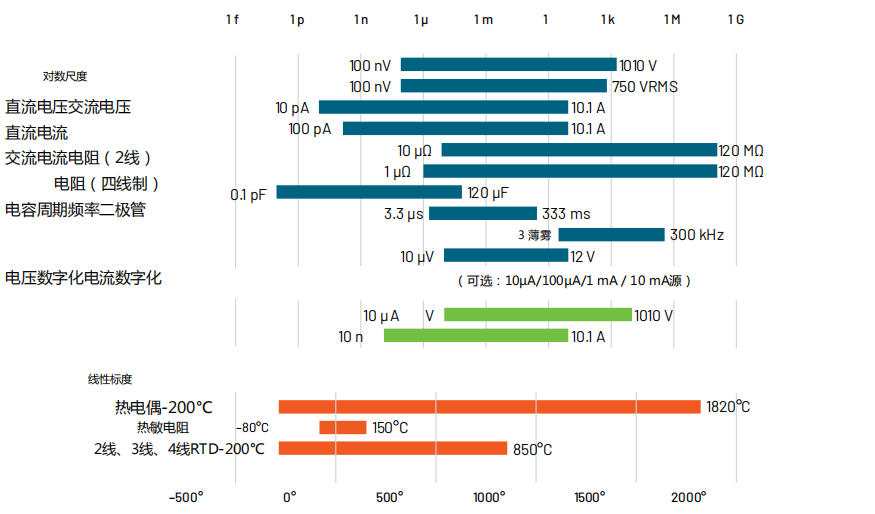

• 扩展测量范围包括： 10 μA至10 A和1Ω至100 MΩ
• 带图形显示的大5英寸（12.7 cm）多点触控 电容式触摸屏
• 大容量内部存储器；可存储多达7百万次读数
• 多 语 言 模 式 ：SCPI、TSP ® 脚 本 、Keithley 2000 SCPI模拟、Keysight 34401A SCPI模拟
• 两年规格允许更长的校准周期
• 标准USB-TMC和LXI/以太网通信接口
• 可选的用户可安装通信接口，包括：GPIB、TSP-Link ®和RS -232
• 捕获电压或电流瞬变 1 MS/秒数字化仪
• USB主机端口，用于存储读数、仪器配置和屏幕图像
• 三年质保
| 捕获并分析电压或电流转换
功率分析在当今的电子设计中正变得越来越重要。设计师现在必须考虑更高效的组件和通常需要多种功率状态的复杂系 统设计。DMM6500拥有帮助设计和排除这些复杂系统故障所需的工具。八个不同的电流范围允许进行测量， 从10安培降至10皮安，为您提供测量功率状态所需的动态范围。此外，内置的1 MS/秒数字化功能可帮助捕捉瞬态事件， 让您能够实时观察并分析这些变化。
| 扩展到十个测量通道

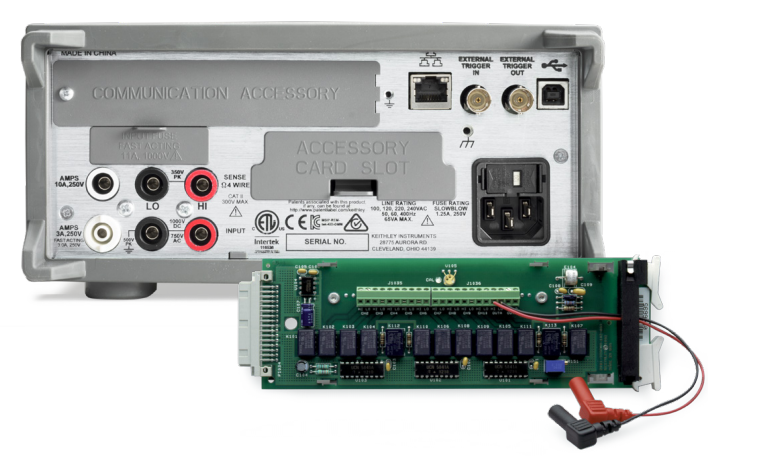

如果您需要同时查看更多设备或在设备上进行多点测量，可以选择一个选配的扫描卡，它可以为您提供多达 10 个测量通道而无需购买更多仪器。
DMM6500测量能力:更高的生产测试吞吐量和更低的测试成本

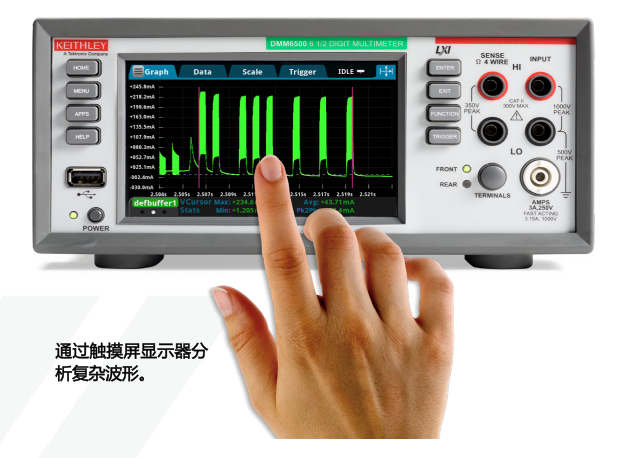

| 可视化数据并通过触摸屏轻松发现测量趋势
特点
对 60 Hz (50 Hz) 的电源线进行短至 0.0005 个电源线周期或 8.3μs (10 µs) 的测量。
使用仪器上的智能命令和控制处理方法来减少 PC 通信，从而缩短测试时。
温度测量应用
温度是全球最常测量的信号类型之一，DMM6500提供了 多种选项来帮助您进行温度测量。除了RTD、热敏电阻和 热电偶功能外，您还可以为DMM配备一个带有内置CJC的 九通道扫描卡，实现热电偶温度的自动扫描。这一功能在 设计需要热分布分析时特别有用，尤其是在温度室中进行 测试时。
| 更高的生产测试吞吐量和更低的测试成本
特点
对 60 Hz (50 Hz) 的电源线进行短至 0.0005 个电源线周期或 8.3μs (10 µs) 的测量。
使用仪器上的智能命令和控制处理方法来减少 PC 通信，从而缩短测试时间。
| 获得丰富的接口选项
标准 LAN LXI 和 USB 以及可选的 GPIB、RS-232 和 TSP-Link® 接口
| 在升级时无需编写新代码
获得广受欢迎的 Keithley 数字万用表和竞争对手数字万用表的代码仿真，让您快速简单地转换代码和更快地升级。
| 多通道/扫描应用程序

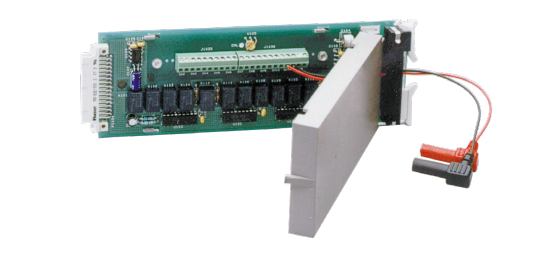

在设计特性描述时，进行一系列测量往往至关重要。在这些 应用中，自动多通道测量的需求尤为突出。DMM6500配备 了扫描卡插槽，支持多达10个通道的切换，从而实现自动多 通道测量。插入2000-SCAN卡后，用户可以进行多达10个 通道的两极测量或5个通道的四极测量。如果开关拓扑支 持，每个通道的功能都可以单独编程。
| 应用程序

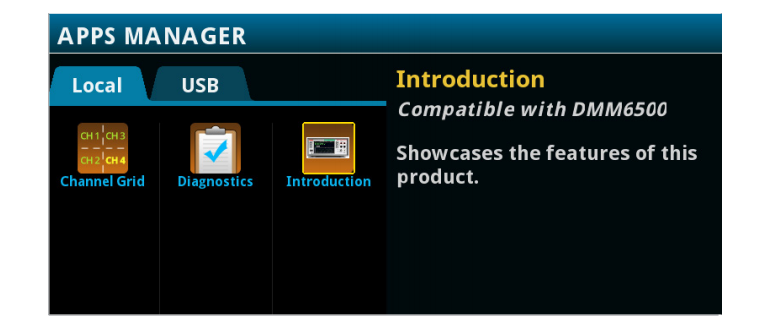

DMM6500出厂时就预装了应用程序，可帮助您更好 地利用仪器。 当仪器在TSP或本地SCPI通信语言模式下使用时，这些应 用程序就会出现。这些示例突出显示了DMM6500运行专 门应用程序的独特能力，这些应用程序可自定义用户界 面。这可以显著改变信息的显示方式，甚至在执行应用程 序时实现自动化
| 系统集成和编程
DMM6500为用户提供了最大的编程灵活性。除了默认的SCPI编程外，该设备还可以配置为Keithley 2000或Keysight 34401 A的SCPI仿真模式。此外，Keithley强大的测试脚本处理器（TSP®）编程功能也是一个选项，适用于需要快速完成特定测试的 应用场景。

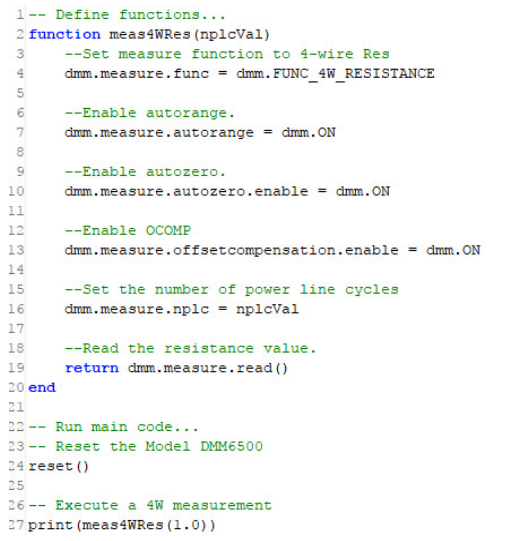

TSP ® 脚本允许直接在仪器上运行强大的测试脚本，无需外部PC控制器。这些测试脚本是基于易于使用且高效紧凑的脚本语言 LUA（www.lua.org）的完整测试程序。脚本是一组仪器控制命令和/或程序语句。程序语句控制脚本的执行，并提供变量、函 数、分支和循环控制等功能。这使得您无需集成开发环境（IDE）即可创建强大的测量应用程序。测试脚本可以包含任何可由 常规编程语言（包括决策算法）执行的序列，因此仪器能够管理测试的每一个方面，而无需与PC进行决策通信。这消除了由于 GPIB、以太网或USB流量拥塞导致的延迟，大大缩短了测试时间。

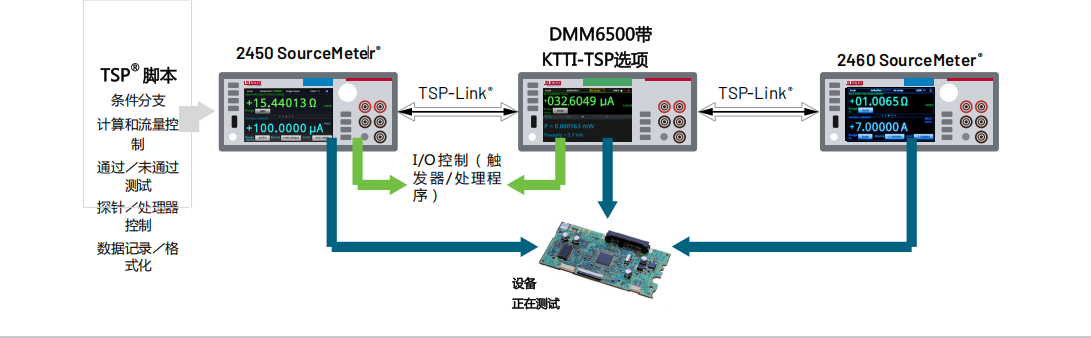

TSP技术还提供了无需大型机的通道扩展。KTTI-TSP是 用户可安装的附件卡，提供与TSP-Link ® 技术的连接。 该通道扩展总线允许连接多个DMM6500或其他TSP支 持的仪器，以形成一个紧密同步的仪器系统。 连接采用简单低成本的五类交叉以太网电缆。系统采用主从 配置，使连接的仪器作为一个整体工作。其他支持Keithley TSP的仪器包括2450和2460图形源表（SMU仪器）、2600 B 系 列 源 表 （SMU 仪 器 ）、DMM7510、DAQ6510 以 及 3700A系列开关/万用表测量系统。TSP-Link技术最多可支 持32个设备，因此可以根据应用需求轻松扩展系统。
| KickStart仪器PC控制软件
KickStart让您能够配置、测试并从多种仪器（包括数字万用表、电源、模拟 信号模块和数据记录仪）收集数据。您可以同时控制多达八台仪器，并从每 台仪器中获取数百万个读数。这使得KickStart成为满足您的数据记录需求， 以及从瞬态事件中捕获大量数据的理想选择，特别是使用数字化数字万用表 时。 快速获取洞察至关重要，因此KickStart立即绘制数据，并将大部分视图区域用 于图表展示，同时允许您查看和编辑测试设置中其他仪器的关键参数。此外， KickStart还提供了比较工具，方便您绘制并叠加每个测试的运行历史数据。
Key KickStart功能：
• 可自动采集多达8台仪器的数据
• 使用保存的测试配置快速复制测试
• 使用统计汇总和内置的绘图和比较 工具，快速发现测量异常和趋势
• 以即用格式导出数据，以便进行其他 分析或与同事共享测试更新

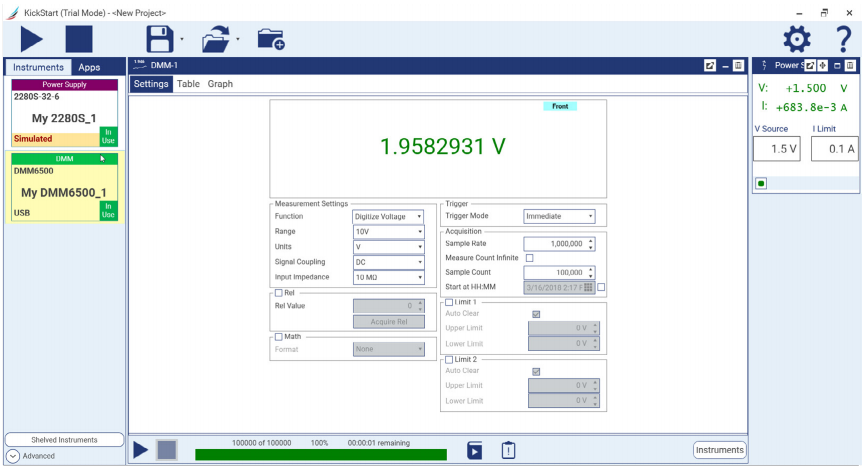

Kickstart允许您使用单个点击设置屏幕快速轻松地执行和设置测试。

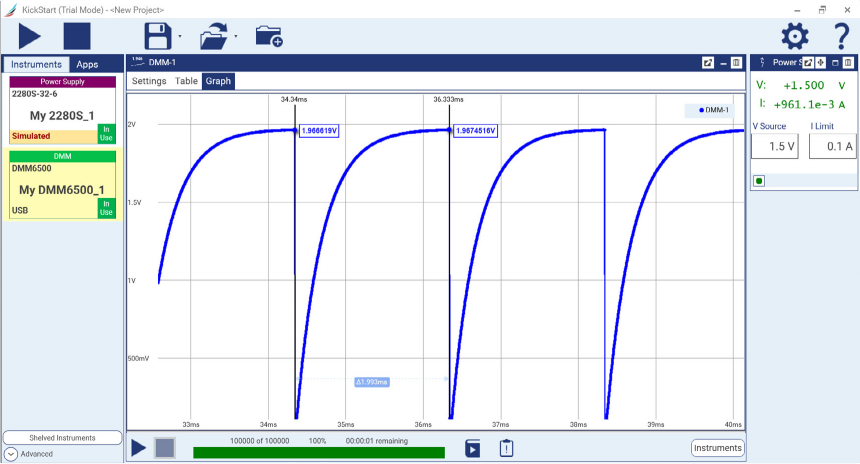

KickStart允许您以图形和表格格式显示数据。将鼠标悬停在图表中的数据上，即可查看精确值，或使用光标同时查看多个数据系列的详细 信息。

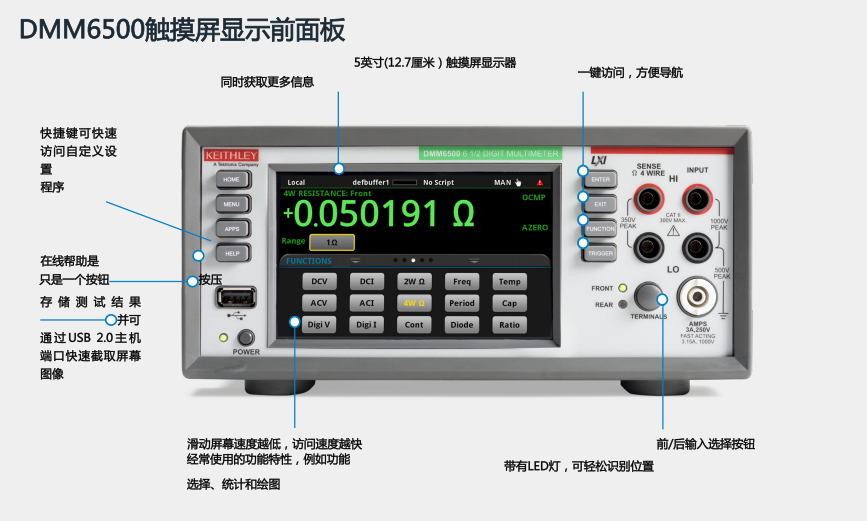

面板介绍
