DMM7512双通道7½位采样万用表将两个功能全面、高精度和高速采样的DMM集成在一个紧凑的1U高、全机 架宽的机箱中。这种紧凑的机箱设计在高密度仪器测试 系统中节省了机架空间，同时保持了测量性能的卓越。 每个DMM都具有相同的功能 ，且两者完全独立运行。这些DMM能够实现基本的一年精度，直流电压的精度 低至14 ppm ，电阻的精度低至24 ppm，直流电流的精度低至60ppm。灵敏度分别为10nV、0.1µΩ ,
1 pA确保了对极小信号进行高质量、高分辨率的测量。此外，每台数字万用表（ DMM）都具备多种功能，包括电压数字化、电流数字化以及使用电阻温度检测器（ RTDs）、热敏电阻和热电偶进行温度测量。凭借双通 道能力、快速信号采样、高达100,000次/秒的高速数据传输速率，以及内部执行程序测试脚本的功能，DMM7512在自动化测试系统中减少了空间占用并缩短了测试时间。
主要功能
• 在1U高、全机架宽度的机箱中安装了两台高精度、 7½位数字万用表
• 器械之间无空间要求 ，从而最大限度地减少 了机架空间
• 捕获波形或识别两个瞬态1 Msample/s 18位数字化仪
• 在信号电平、上升或下降沿、窗口或数字触发器上 触发波形测量
• 在波形上存储多达27.5M个带有时间戳的读 数
• 基本一年直流电压准确度低至14 ppm
• 灵敏度为10 nV、0.1 µΩ和1 pA ，可用于进行高分辨率低水平测量，例如便携式设备睡眠电流的测量
• 高精度、低电阻测量，具有偏移补偿欧姆、四线测量和干电路功能
• 自动校准通过最小化温度和时间漂移来提高准确性和稳定性

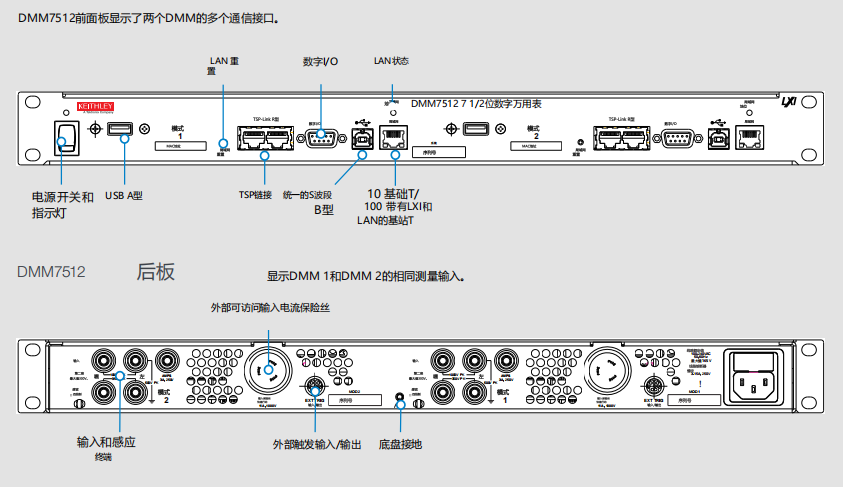

• 符合USB TMC和LAN LXI的接口
• 通过使用嵌入式测试脚本处理器执行测试脚本，缩短了测试时间，从而节省了PC命令通信开销
• 通过TSP-Link® 通信实现两个DMM之间的紧密同 步
• 通过两年校准间隔降低生命周期成本
| 两台 DMM7510 内置在一个紧凑型机箱中
DMM7512 由两个彼此独立的相同DMM7510 7位半数字万用表 (DMM) 组成，相比 DMM7510 具有更多测量功能。两个 DMM7512 数字万用表具有与 DMM7510 相同的精度、灵敏度和速度，因此 DMM7512 可以无缝集成到以前采用 DMM7510 的测试系统中。
特点
使用速度为 1M 采样/秒的 18 位数字化仪对复杂波形进行采样；存储高达 2750 万个读数
以 0.1 μΩ 和 1 pA 灵敏度测试用于低功率电路中的组件使用高达 14 ppm 的 1 年期精度直流电压，通过高测试不确定度比率实现最高测试质量内置测试脚本处理器 (TSP®) 可在无需控制器交互的情况下执行测试序列，从而减少测试时间和通信开销，同时利用控制器执行其他任务。
| 双测试系统密度
在 1U 高机架空间内使用两个 DMM，节省宝贵的机架空间。与两台 2U 高 DMM7510 相比，您可以在一半的空间内获得两倍的测量能力。
特点

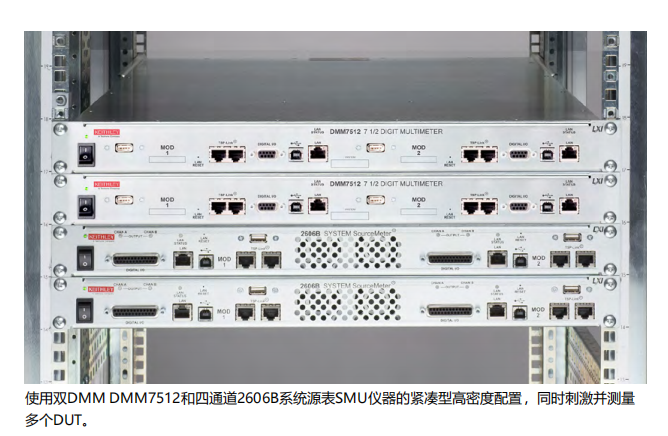

将源和测量与 2606B 高密度 4 通道源测量单元 (SMU) 和 DMM7512 相结合，可实现 4 通道采样和 2 通道测量功能，而占用的机架空间仅为 2U
无需在 DMM7512 或 2606B 之间提供额外空间以用于热管理。
| 显著缩短测试时间
每台 DMM7512 中的两个 DMM 具有内置智能，可以使用其测试脚本处理器 (TSP®) 技术在无需 PC 交互的情况下执行测试程序。此外，每个 DMM 都具有 TSP-Link® 硬件接口，因此一台仪器可以控制主从配置中的其他仪器。
特点

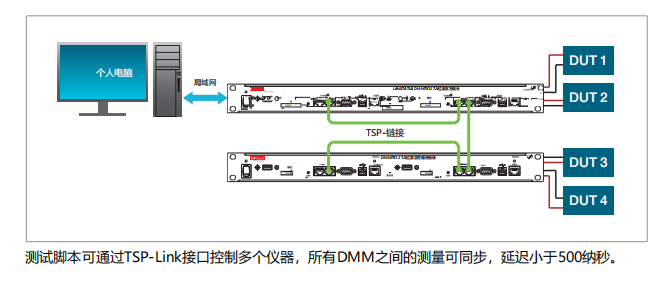

在 TSP-Link 测试系统中最多可控制 32 台仪器以低于 500 ns 的延迟同步测量值消除仪器和 PC 之间耗时的通信DMM7512 TSP 代码与 DMM7510 TSP 代码兼容。
使用1 Msample/s数字化仪捕获低电平波形
通过使用数字化功能 ，可以避免需要单独的仪器来捕捉波 形参数 ，或确保波形在设计范围内 。使用18位数字化 仪 ，可以对电压或电流进行数字化 ，并以高达1 Msam- ples/s的速率对波形进行采样。该数字化功能采用了与直 流电压和直流电流功能相同的量程 ，从而提供了卓越的动 态测量范围。凭借1µV和0.1 nA的灵敏度 ，DMM7512是 测量低电平波形（如无线信号）的最佳选择。
物联网电池电流曲线和激光二极管电流消耗曲线。通过数 字化功能 ，两个数字万用表（ DMM）能够测量设备在所 有工作状态下的电流 ，包括睡眠状态和传输时的电流脉冲 状态。利用这两个DMM作为同步数字化设备 ，一个用于 电压测量 ，另一个用于电流测量 ，可以准确计算出随时间 变化的波形功率。
数字化仪可以由输入波形的斜率、水平或窗口触发。数字 化仪也可以由数字控制信号触发，例如外部硬件触发输入 和软件触发命令。每个数字化仪功能都提供了类似示波器 的性能，具有极高的灵敏度、高分辨率和快速的采样率。
经过优化以最大化吞吐量

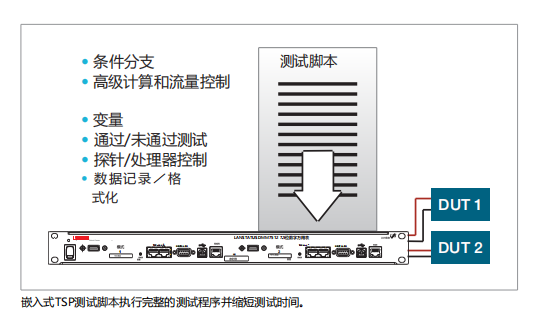

除了高速采样和快速积分测量模式外，DMM7512的每个 数字万用表（DMM）都采用了Keithley强大的测试脚本 处理器（TSP ®）技术。这种内置的脚本功能使得每个 DMM可以直接在仪器上运行强大的测试脚本，无需外部 PC的交互。
这些测试脚本是基于易于使用、高效且紧凑的 脚本语言Lua（www.lua.org）编写的完整测试程序。脚 本中包含仪器控制命令和程序语句。程序语句控制脚本的 执行，并包括变量、函数、分支和循环控制等典型编程语 言特性。
一个测试脚本可以执行一个完整的测试包括执行专门的计算和对结果做出决定，而无需接收 和解码来自控制器的单个命令。这通过消除大量的接口通 信时间而节省了大量测试时间。
TSP技术还通过TSP-Link ® 通道扩展总线实现了仪器间的 通信和控制。DMM7512中的数字万用表（DMM）能够 以主从配置与其它支持TSP的仪器，如4通道2606B系统 源表 ® 源测量单元（SMU）仪器，进行通信。这样，所有 仪器作为一个由主仪器中的TSP脚本控制的单一集成系统 运行。TSP-Link每个IP地址最多支持32台仪器，因此可以根据任何测试系统的需求轻松扩展系统。 除了与TSP支持的仪器通信和控制之外，任何具有LAN接 口的仪器都可以通过TSP-Net通信设施使用嵌入TSP的测 试脚本进行控制。

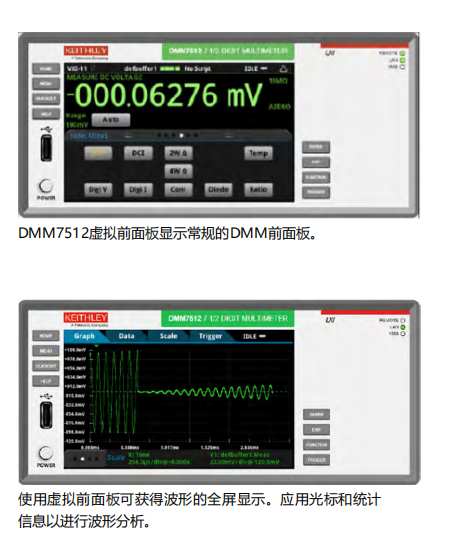

使用虚拟前面板进行测试
设置或手动测量 尽管DMM7512没有前面板显示器，但它内置 了一个带有虚拟前面板的网络浏览器。通过局 域网接口连接，虚拟前面板可以显示在PC屏幕上。借助虚拟前面板，用户可以通过PC触 摸屏或鼠标和键盘来控制每个DMM7512的各 个DMM。所有功能都可以通过虚拟前面板访问。因此，手动操作和测试设置可以像使用有 物理前面板的仪器一样轻松进行。
