智能化光伏储能逆变器测试系统，助力企业高效应对认证与质量挑战

光伏储能逆变器测试面临的挑战

随着全球光储市场爆发，逆变器作为核心设备，应对认证与质量挑战，其性能、安全性与并网合规性直接影响产品竞争力。

然而，当前测试环节存在以下关键问题：

|      测试复杂度高

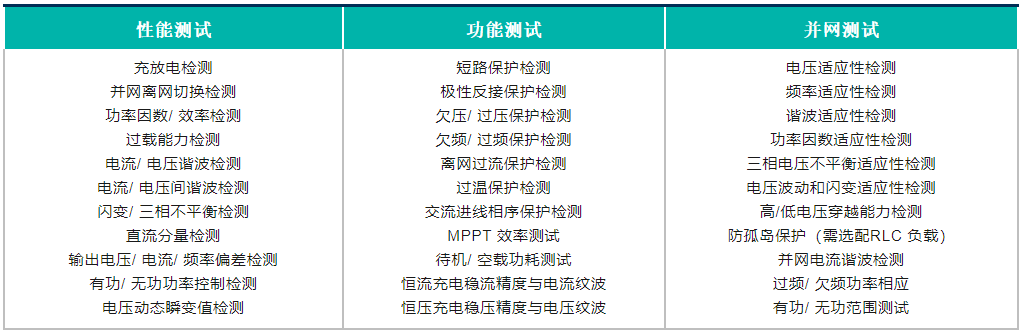

从测试项目来看，极为繁杂。其涵盖性能测试、功能测试和并网测试三大类，单个产品的测试项目多达数十项。在性能测试中，需要对充放电、并网离网切换、功率因数与效率等进行检测；功能测试方面，要涉及短路保护、极性反接保护、欠压过压保护等多种保护功能的测试；并网测试则包含电压适应性、频率适应性、谐波适应性等检测内容。这些项目相互交织，构成了一个庞大且复杂的测试体系。

测试标准同样严格多样。光储产品测试必须遵循众多国内外标准，如 GB/T 34120 - 2023《电化学储能系统储能变流器技术要求》、NB/T 32004 - 2018《光伏并网逆变器技术规范》、EN - 50549《发电站与配电网并网的要求第 1 部分》等。不同的标准对产品的性能、安全等方面有着细致且严格的规定，企业在测试过程中需要精准把握，确保产品符合各项要求。

|      效率与成本压力

实际测试过程中，还存在诸多棘手问题。测试效率低下，难以跟上产品快速迭代的步伐；设备采购和人力投入使得成本居高不下；标准频繁更新，企业需不断调整测试流程以跟进；认证过程反复，严重延误产品上市时间。这些问题如同一个个瓶颈，制约着光储企业的发展。

|      结果一致性差

不同测试人员操作导致结果一致性差，影响产品可靠性评估；影响可靠性评估，延长产品上市周期。

解决方案

专为光伏/储能逆变器、PCS打造的一站式自动化测试平台，覆盖研发验证、产线测试、认证预检全流程。

|      核心优势

全标准兼容：支持中、欧、美等主流并网标准，一键切换测试模式。

定制化系统架构，满足多元需求：

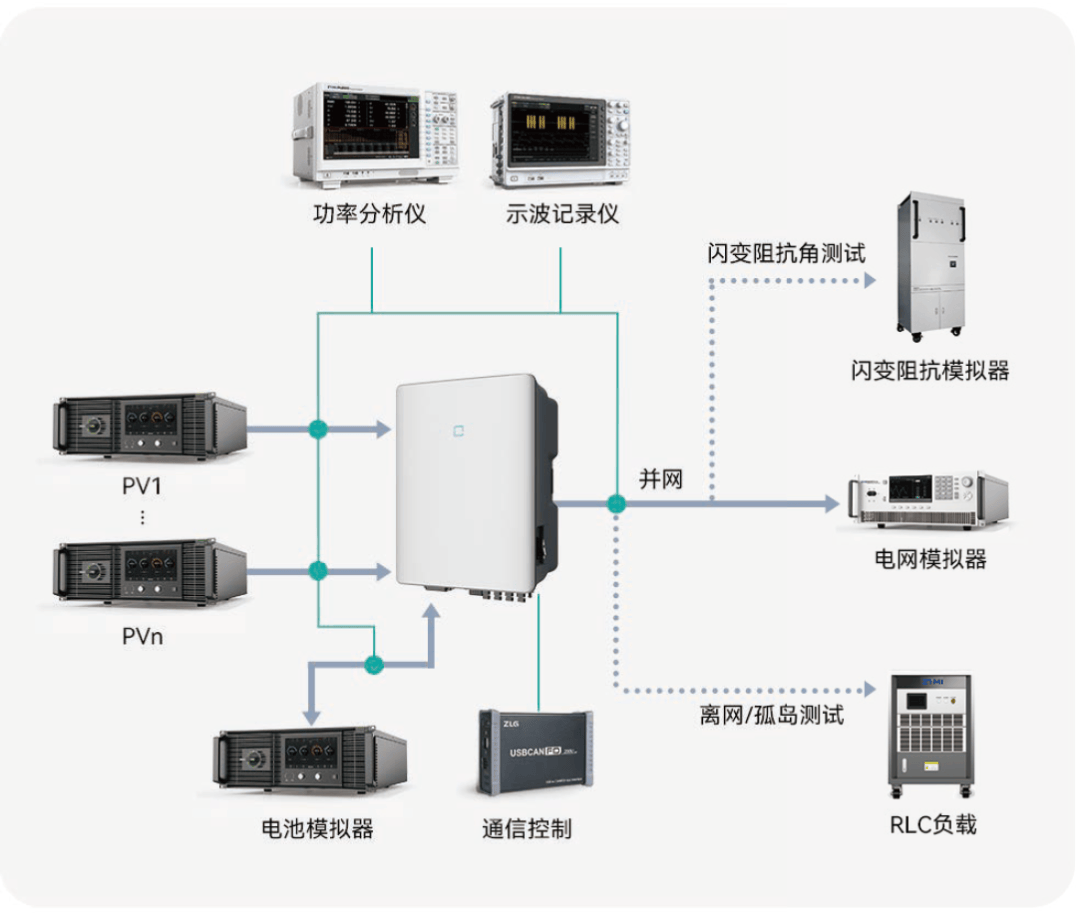

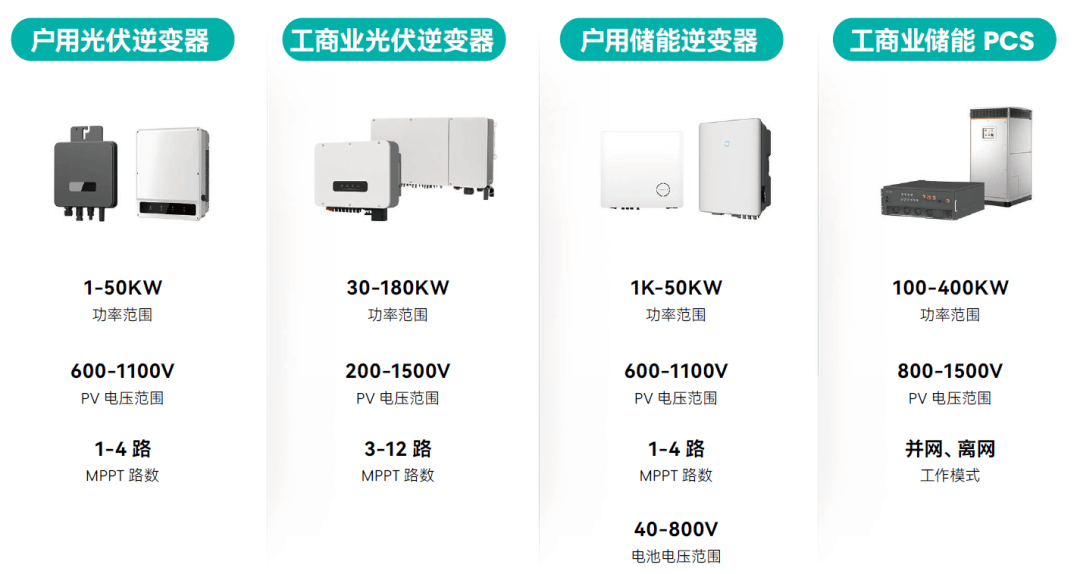

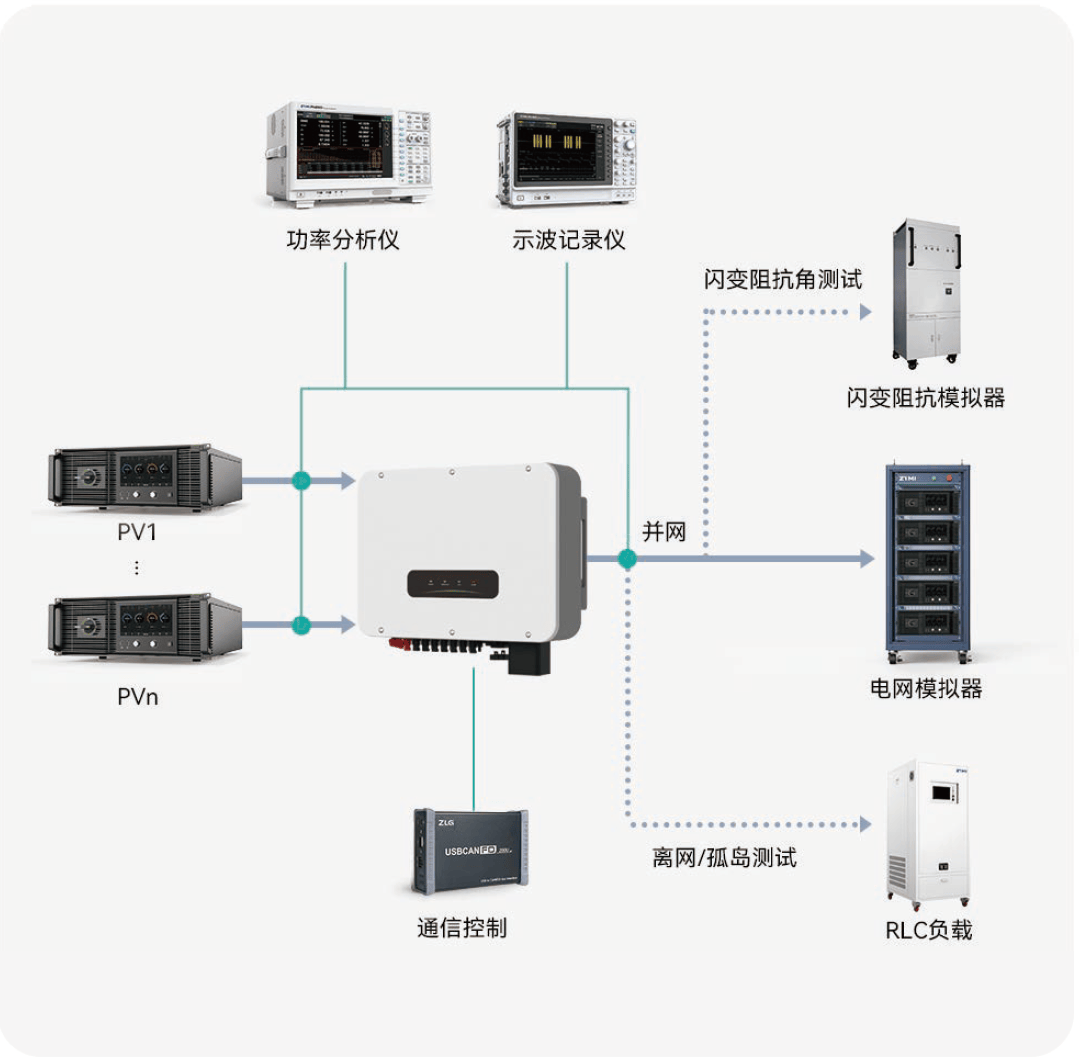

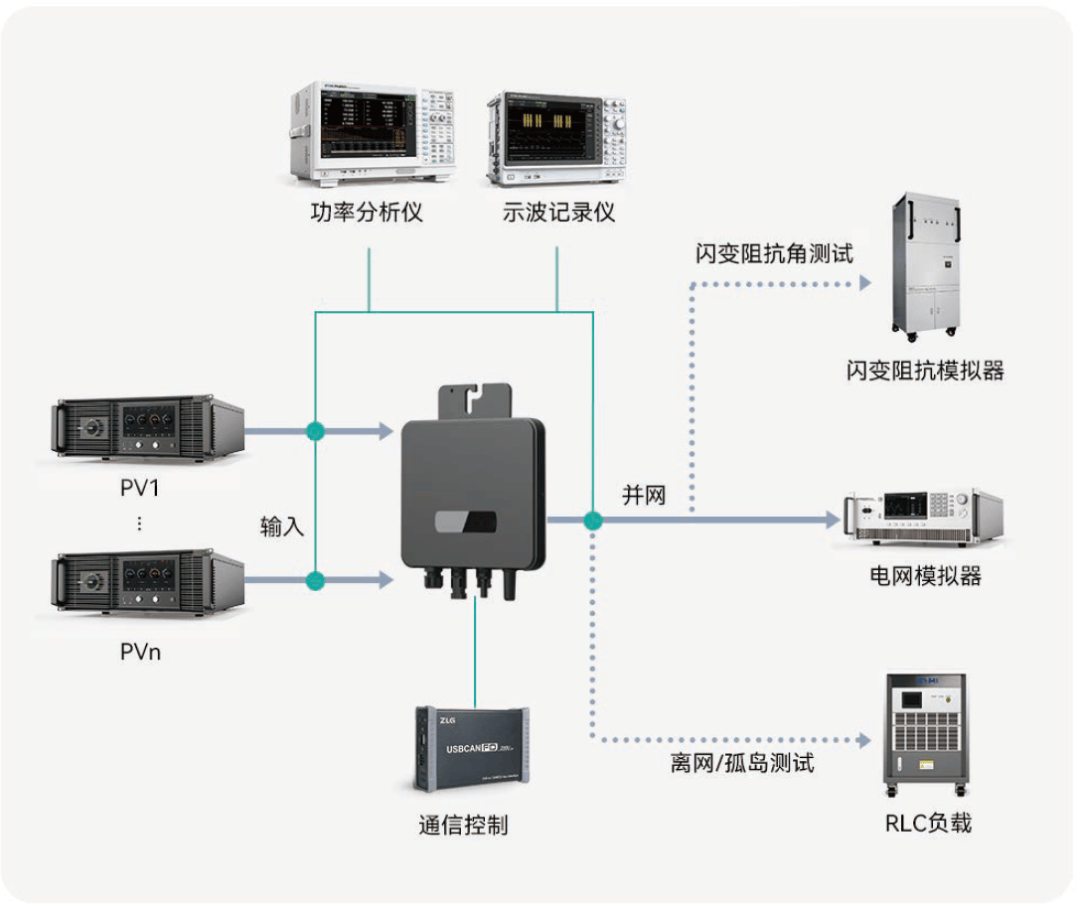

该系统针对户用光伏逆变器、户用储能逆变器、工商业光伏逆变器、工商业储能 PCS 等不同产品类型，量身定制测试架构。以户用光伏逆变器为例，其系统架构围绕并网、离网 / 孤岛测试等关键环节进行设计，通过功率分析仪、示波记录仪等设备的协同工作，确保测试的全面性和准确性。这种定制化的设计，充分考虑了不同产品的特性和测试需求，为企业提供了个性化的测试方案。

专业硬件配置，筑牢测试根基：

    双向直流电源PSB8000 系列（0-3000V，0-1000A，单机功率为 4U/30KW 且支持并机，电流精度0.03%，源 / 载动态响应仅需 1ms）模拟极端工况。

    电网模拟器PSA6000 系列（DC、0.1Hz-13kHz超宽频输出，精度 0.01% + 0.01F.S，响应速度快至 120us，模拟 IEC61000 - 4 标准。）复现复杂电网扰动。

功率分析仪 PA 系列（可直接输入 2000Vdc 电压，支持 1 - 7 测量通道，基本功率精度为 0.01%，测量带宽达 5MHz，能检测 500 次谐波，存储容量高达 240G）精准捕捉动态谐波与效率数据。

此外，RLC 负载、闪变阻抗模拟器等设备也各有优势，共同为测试工作提供可靠的硬件支持。

智能软件赋能，提升测试效能：

测试设备层能够统一管理各类测试仪器，有效解决多品牌设备兼容问题，大大简化了系统配置流程。

测试开发与执行层提供可视化测试流程编辑功能，内置丰富的测试模块库，降低了测试开发的难度，即使是非专业的测试人员也能快速上手。

测试管理层实现了项目管理和数据管理的一体化，建立了完善的测试数据追溯体系，方便企业对测试数据进行分析和管理。软件还具备强大的数据处理和报告生成功能，测试结束后可自动导出数据报告、过程数据和波形截图等内容，为企业提供了极大的便利。

|      典型应用场景

认证测试加速：预置IEC/国标测试模板，缩短认证周期30%以上。

产线高效质检：并行测试充放电、保护功能，单台测试时间降低50%。

研发深度验证：模拟电网故障（如电压骤降），优化产品鲁棒性。

效益

成功案例

某头部逆变器企业采用MPT系统后：认证通过率提升至95%；测试人力成本减少40%；新产品上市周期缩短6-8周。

北汉科技的技术服务支持

凭借多年在测量技术领域的深厚积累和丰富的系统集成经验，推出的智能化测试系统在光伏储能、PCS、多种电源、OBC及交直流充电桩等多个行业展现出强大的适应性。该系统通过柔性集成先进仪器、嵌入式模块、TDS 自动化测试软件与云服务，能够快速适配各种产品的高效测试和测量需求。

定制化开发：根据企业产品类型（户用/工商业）调整测试架构。

全周期培训：提供操作、维护及标准解读服务。

云端数据管理（可选）：实现多基地测试数据同步分析。

MPT光伏储能逆变器测试系统以智能化、高精度、全兼容为核心，助力企业突破测试瓶颈，加速产品全球化布局。

联系我们：获取您们专属测试方案设计与DEMO演示。
