电源噪声作为电子仪器性能的重要指标之一，直接关系到系统的稳定性和可靠性。在使用罗德RTO系列示波器进行电源噪声测试时，科学合理的配置和操作技巧可以显著提高测试精度，为电源的设计和改进提供可靠的数据支持。以下是从多个维度探索的具体方法。
一、首先，选择合适的探头和附件

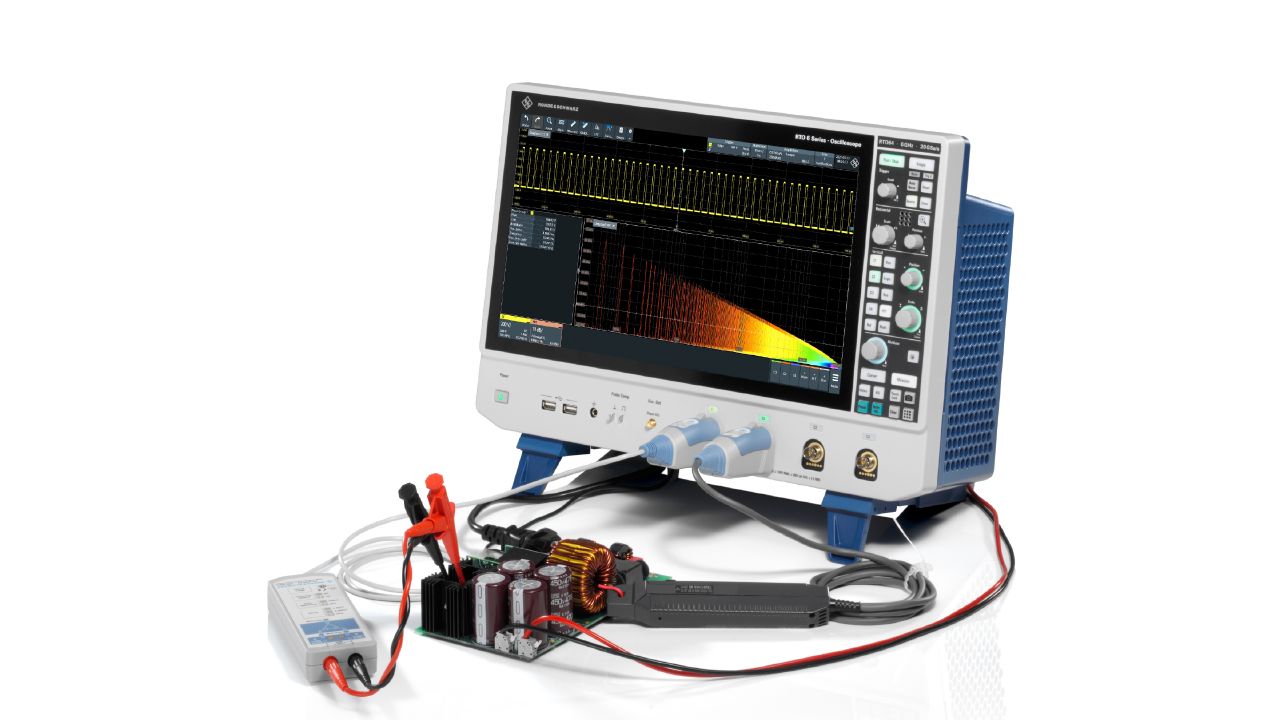

电源噪声测试的精度取决于探头的性能。罗德RTO系列建议低噪声、高带宽探头（如差分探头或特殊电源轨探头），避免探头衰减比或带宽不足引起的误差。例如，使用1:1衰减比探头可以减少示波器底部的噪声放大，并确保GHz带宽覆盖高频噪声成分。此外，采用接地环探头或同轴电缆连接，可抑制环境电磁干扰，防止地线夹引入的辐射干扰。
二、改进示波器设置
1. 调整偏置电压和垂直刻度:将示波器偏置电压设定为待测电源电压(如3.3.3)V），垂直刻度调整到适当的范围(如10mV//div），确保噪声关键点清晰显示。尽量避免隔直电容，避免低频信息丢失。
2. 带宽限制和采样率：采用100mHz带宽限制功能，滤出高频杂波；高采样率与示波器一起使用（≥10GSa/s）捕捉瞬态噪声的关键点，避免信号混合。
3. 触发设置：采用边缘触发或噪声触发模式，稳定捕捉周期性或随机噪声波形。
三、消除环境和设备干扰
1. 隔离试验环境：采用隔离变压器切断地线环路干扰，避免外部电网噪声侵入试验系统。
2. 屏蔽和接地：将待测电源和示波器放入金属屏蔽箱中，并使用专用接地线，减少共模干扰。
3. 预热校准：测试前预热设备30分钟，定期校准示波器和探头，确保硬件性能稳定。
四、频域分析及深度诊断

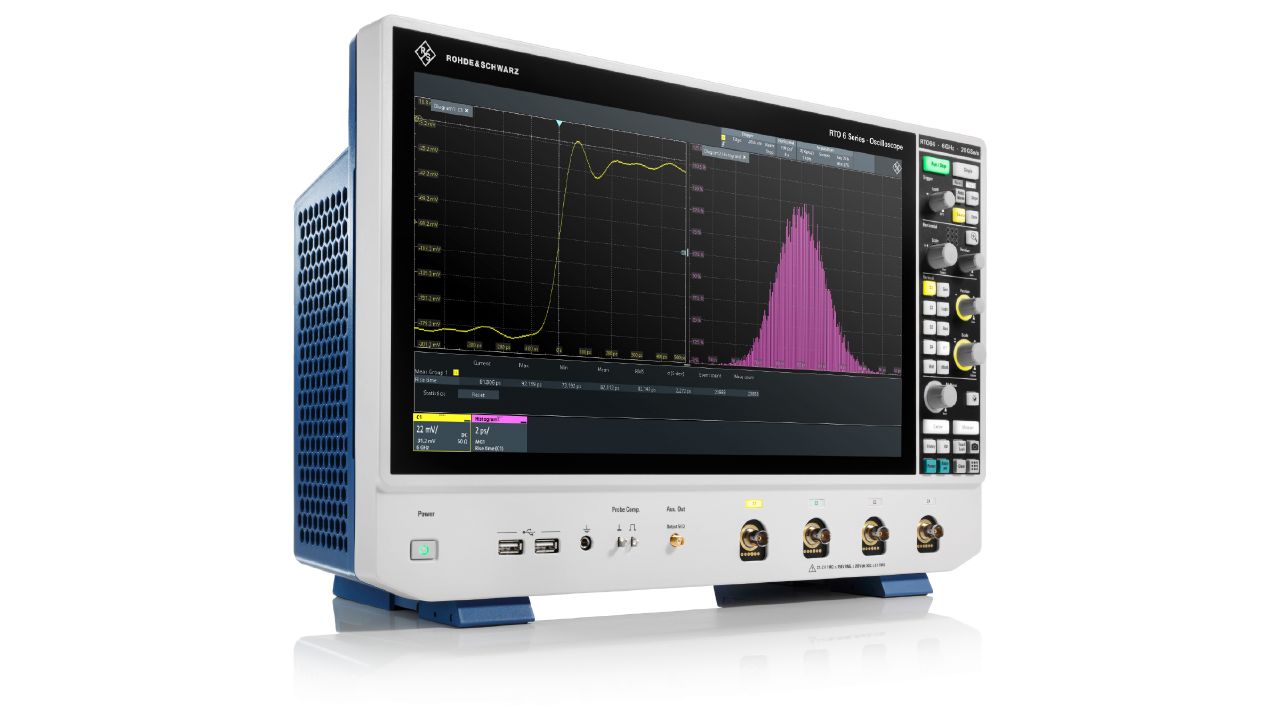

方便傅立叶转换利用罗德RTO系列。（FFT）将时域波形转换为频域分析功能。利用频谱图定位噪声峰值频率，识别开关频率谐波、EMI干扰等来源。例如，如果频谱显示特定频段的噪声超标，可以改进去耦电容参数或调整PCB布局。此外，结合示波器的噪声统计功能（如峰值、有效值计算），对噪声水平进行定量评价。
五、关键点操作及记录规范
在测试过程中，应防止探头过长或接触不良，并采用最近的探测方法来减少寄生电感。在收集数据时，数据同步保存参数和波形截图，有利于以后的复制和比较分析。对于复杂的噪声场景，分段频段检测和多次平均测量也可以用来提高结果显示数据的一致性。
利用这些方法，罗德RTO系列示波器可以更好地发挥高带宽、低噪声的优势，实现电源噪声的精细量化和可追溯性分析。科学合理的测试程序和科学严格的操作程序可为提高电源设计和电磁兼容性提供坚实的技术保证。
