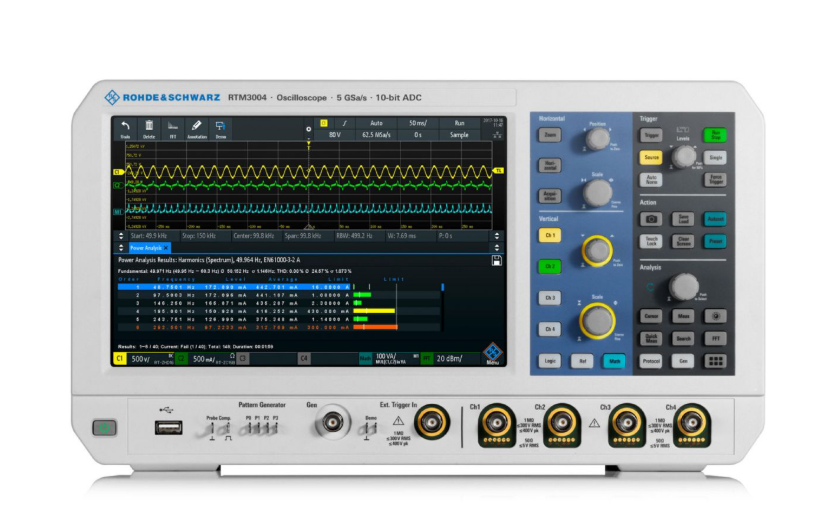

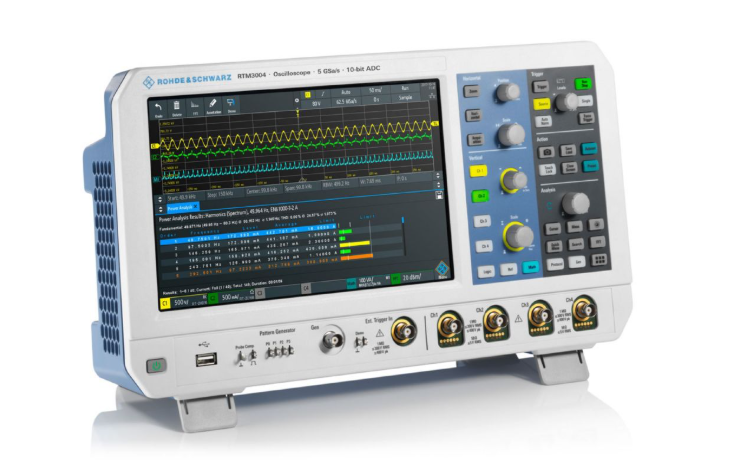

频谱分析是现代电子测试中信号频率成分分析的关键工具。RTM3004示波器配备的FFT(快速傅里叶转换)基本功能，可以将时域信号转换成频域图，帮助用户深入分析复杂信号的频率特性。本论文将详细介绍其操作程序和技巧攻略，帮助高效地完成频谱分析任务。

一、基本操作：激活与配置FFT基本功能

1.信号接入和通道设置
        将待测信号通过探头连接到示波器的通道（比如CH1或CH2），并保证探头的接地稳固。
        开启相对应通道的显示（按下面板上对应通道的按钮），适时调整垂直刻度，以保证时域波形完整地显示在屏幕上。
2.进入到FFT分析菜单栏
         按下前面板上的“Math”按钮，进入到数学运算菜单栏。
        在数学运算类型中选取"FFT"模式。
3.系统配置FFT技术参数
         选取信号源通道（如CH1或CH2）用作FFT输入。
         按需设置下列关键参数（根据测量要求优化）：
         窗口函数：根据信号类型选取（如Rectangular、Hamming、Hanning等，默认通常为Rectangular）。
         垂直刻度：可以选择以线性（Vrms）或对数（dBV）方式显示，后者更适合用来观察微弱信号和谐波。
      频率范围：可以通过调整水平时基（时间窗口长度）或直接设定频域的中心频率和频宽来实现。

二、关键设置：保证分析的精度

1.触发与采样系统配置：
          确定输入信号频率在示波器带宽（如罗德RTM3004的100MHz）内，防止混叠失真。选取“边沿触发”稳定波形，周期性信号采用“实时采样”，单次瞬态信号则切换至“峰值检测”模式。

2.窗函数选取：
          进入到“FFT设置”菜单栏，根据信号类型选取窗函数——矩形窗适用于瞬态信号（频率分辨率高），汉宁窗平衡正弦波分析精度，布莱克曼窗则优化单频信号的谐波抑制效果。

三、高级应用与优化技巧

1. 抗扰处理：
          选择“AC耦合”滤除直流偏移，防止频谱基线漂移。
           启用“均值获取”基本功能（2-16次均值），有效控制随机噪声。
          使用探头或示波器的硬件滤波器（例如20MHz截止频率）来防止高频信号混叠。
2. 参考与自动测量：
          调用“REF基本功能”对比历史频谱，直观展示信号变化。
          运用自动测量技术参数（如峰值频率、谐波失真THD），快速获得量化结果。

四、实战案例：电源纹波分析
          在测量开关电源的输出信号时，将FFT的中心频率设置为开关频率（比如50kHz），并采用汉宁窗以减少频谱泄露现象。观察频谱中的高频峰值有利于识别开关器件的工作频率以及纹波成分，从而优化滤波电路的设计。

五、常见注意事项
         探头的衰减比和延迟在测量前必须使用示波器校准信号进行确认。
         假若输入信号不得超过示波器它最大的范围(比如±50V)，防止硬件损坏。
         短接地线探头用于测量高频信号，减少共模干扰。

         掌握罗德RTM3004示波器FFT的基本功能，不仅能够表明信号的频域特征，也可以通过细致的配置和优化技术，为电子研发和故障检测提供了准确的数据支撑。按照操作程序和一般常见注意事项，用户将大大提高信号分析的效率和可靠性。
