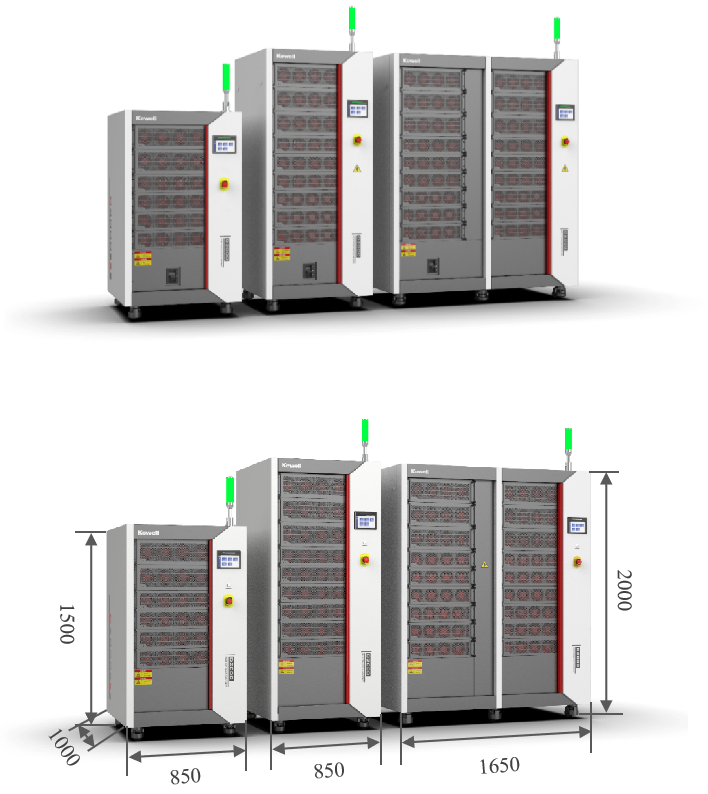

D2000-EV 该系列是一种集高精度、高动态响应、高效率于一体的智能DC电源。采用全新的第三代宽禁带半导体器件 SiC 高度模块化、标准化的产品设计、性能、 + 体验遥遥领先。广泛应用于电动汽车、储能、航空航天、轨道交通、科研机构、高校等多个测试领域。

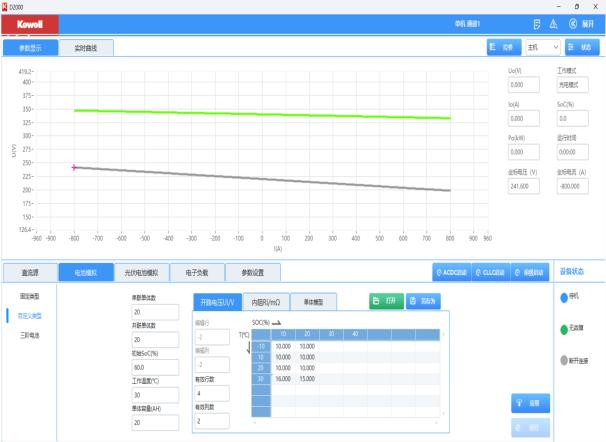

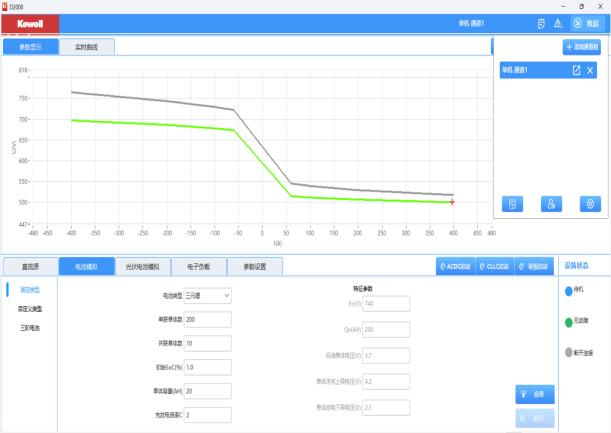

D2000-EV 系列支持设定 CV/CC 的优先级，并提供开放的工步编辑功能，包括步阶和渐变模式，操作非常灵活。此外，它内置了多种类型电池的输出模拟，包括锰酸锂、钴酸锂、磷酸铁锂、镍氢电池、三元锂、钛酸锂、液流电池和燃料电池等。该系列还开放了 1/2/3 阶电池模型和 Simulink 电池模型，以满足客户对多种产品测试的需求。

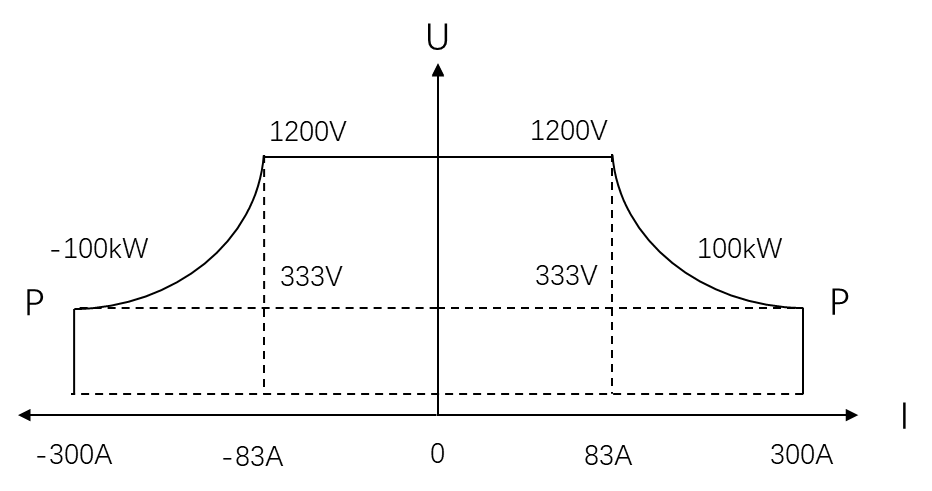

系列 | 功率/kW | 电压/V | 电流/A |
EV | 100-600 | 12~1200 | 0~1200 |
| 产品特点

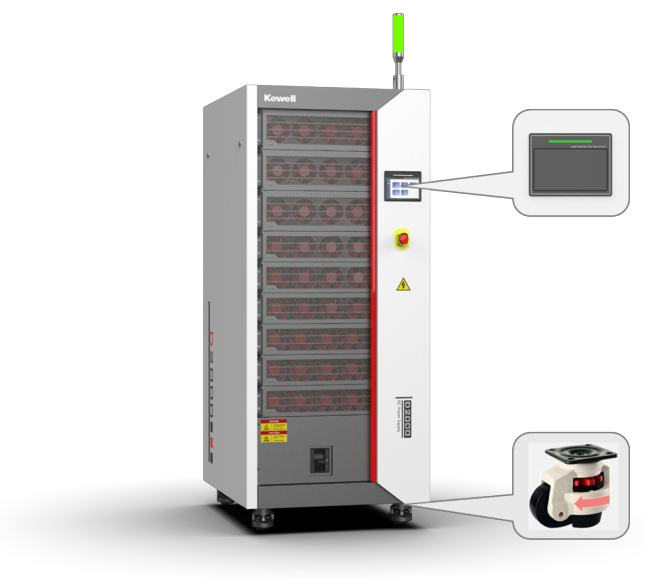

1.全新设计理念
模块化设计，支持自主更换故障模块，无需返厂，提高测试效率

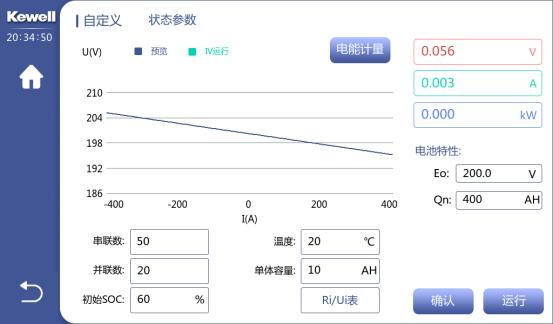

自研7英寸 2 TFT触摸屏 , 操作顺滑
一键上电，安全便捷
全新升级万向脚轮，360°顺滑，省力易推行
2.超高功率密度

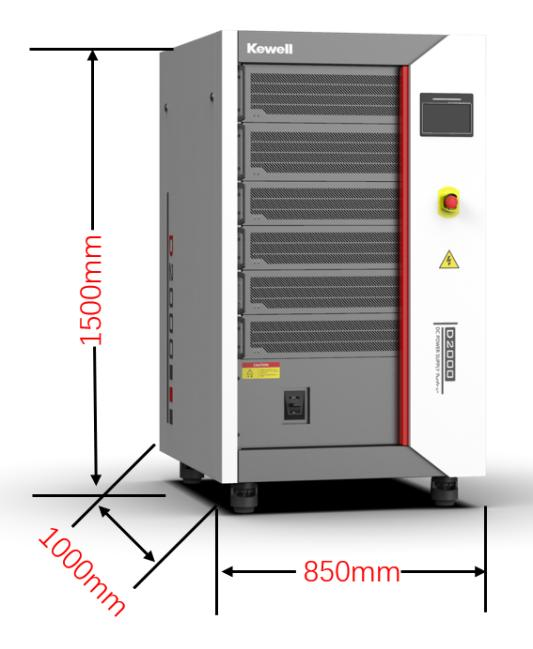

单机最大功率密度 176kW/m³，对比工频方案提高 112%
300kW 单机重量小于 900kg，对比工频方案降低 61.9%

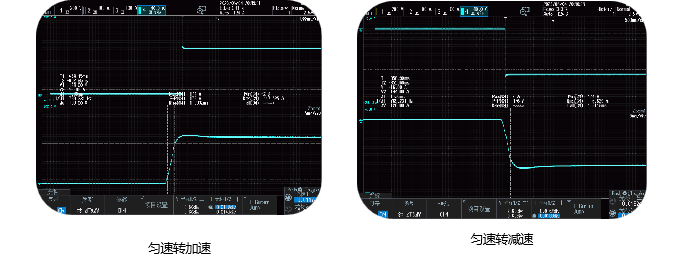

3.超强动态特性
DCDC采用碳化硅设计，结合交错BUCK拓扑设计，控制环路调节频率倍增，实现直流电压高动态特性输出
4.超快电压斜率
D2000系列电压斜率≥300V/ms，满足LV123、VW80300对抛负载试验要求
5.高效节能
D2000系列效率高达95.5%，对比工频方案提高3.5%，有效的节省电力成本，更加节能环保。
一台600KW电源，年节省用电量可达39123kw*h

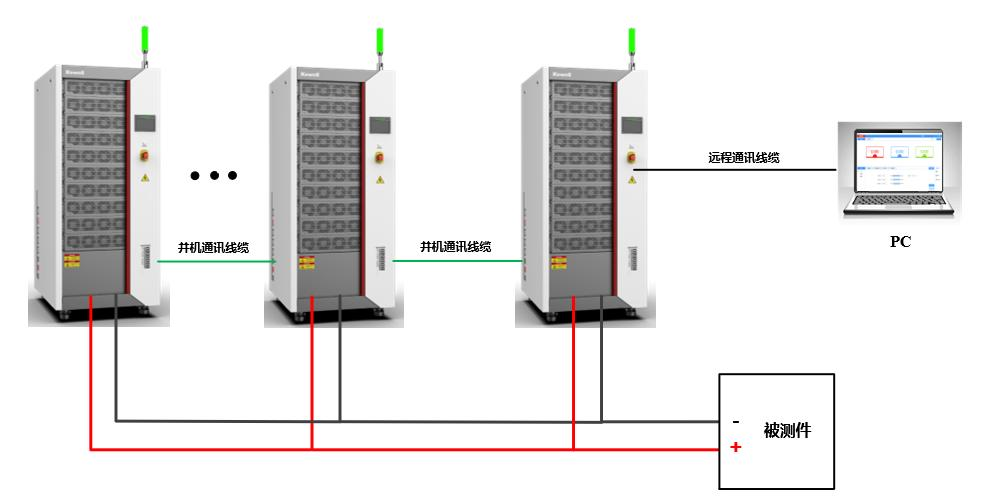

6.灵活并机
单机最高功率可达600kW，最大功率可扩容至4.8MW。
并机后的参数性能与单机相同，且不需要校准。
并机采用422通讯接口，提高抗干扰能力。
并机后支持一机多控，灵活使用
7.全新产品策略
版本差异 | 标准版 Normal | 专业版 Pro | 旗舰版 Ultra |
双向直流源 | ● | ● | ● |
电池模拟 | ● | ● | ● |
电子负载 | ▲ | ● | ● |
电动开关 | - | ● | ● |
手动开关 | ● | - | - |
通讯方式RS485/LAN/CAN | ● | ● | ● |
注：●标配 ▲选配 -无 | |||
| 外观及端口介绍
编号 | 名称 |
1 | 三色灯(选配) |
2 | LED指示灯 |
3 | TFT触摸屏 |
4 | 电动开关(P/U版) |
5 | 急停按钮 |
6 | LAN通讯端口 |
7 | 对外扩展接口端子排 |
8 | 通讯接口 |
9 | 直流侧接线排 |
10 | 交流断路器及输入铜排 |
11 | 接地铜排 |
12 | 手动开关(N版) |

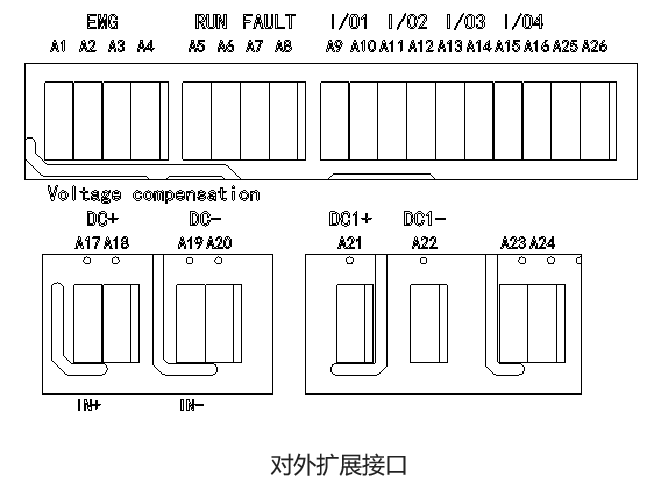

对外扩展接口：
接口 | 接口说明 |
外部急停接口（EMG） | 使用24Vdc常闭按钮，远程控制设备紧急停止 |
运行信号（RUN） | A5、A6为无源常开接口； 用户可以通过此接口状态判断机器是否处于运行状态 |
故障信号（FAULT） | A7、A8为无源常闭接口； 用户可以通过此接口状态判断机器是否存在故障 |
正极接触器状态（I/O1） | A9、A10为无源常开接口； 用户可以通过此接口状态判断输出正极接触器是否闭合 |
负极接触器状态（I/O2） | A11、A12为无源常开接口； 用户可以通过此接口状态判断输出负极接触器是否闭合 |
断路器状态（I/O3） | A13、A14为无源常开接口； 用户可以通过此接口状态判输入断路器是否闭合 |
断路器远程控制（I/O4） | A15、A16为220Vac有源接口； 用于远程控制断路器的开关状态 |
电压补偿 | 用作于电压远端补偿 |
外部急停反馈 | 外部急停反馈接口A23、24为无源常闭接口 |
绝缘检测反馈 | 绝缘检测仪接口A25、A26为无源常闭接口; 判断设备绝缘检测仪是否触发故障 |
其他接口 | A21、A22为预留高压接口 |
