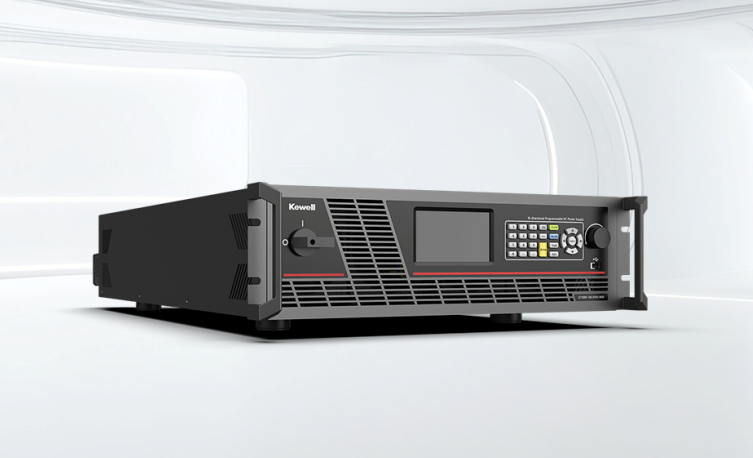

S7200 系列源载系统是科威尔技术股份有限公司推出的一款全新的大电流输出双向直流源,它成功的将最大 30kW 集成到仅 3U 设备内,不仅能作为双向电源使用,而且在输出大电 流的同时机器性能均达到设计要求,且产生的热量较小;还可以作为回馈式电子负载使用, 吸收功率的同时还能将消耗的能量回馈至电网,实现双象限操作。S7200 系列广泛应用于新 能源电池测试,储能逆变器测试,汽车电子测试等多个领域,为不同类型的产品提供全面丰 富,高效可靠的测试需求。
S7200 系列双向型直流源的优势如下
◆ 电压范围0-2400V,支持最多 30 台并机
◆ 按键面板和触摸屏双人机界面设计
◆ 双向,支持能量高效回馈电网,节能环保
◆ 最大输出电流可达240A
◆ 低纹波、高精度的输出电压和电流
◆ 支持 USB/RS232/CAN/LAN/GP IB(选配)通讯接口
◆ 支持 OCP/OVP/OPP 等保护
◆ 支持电池模拟功能(选配)
◆ 支持太阳能电池阵列 I-V 曲线模拟功能(选配)
◆ 支持电池充放电功能(选配)
产品功能
S7200 系列双向直流源载系统是一款多用途高精度大电流直流电源,不仅具备基本直流
源的恒压、恒流功能;还具备光伏阵列模拟、电池模拟、电池充放电等功能。作为回馈式负 载,不但可以吸收功率,还能将消耗的能量回馈给电网。
| 基本直流电源功能
(1)恒压模式:电源按照设置恒定电压输出,输出电流根据负载大小自动调节,在输出电流 达到正/负电流限制时,设备将不再处于恒电压模式下运行,并且输出电压不再保持恒定,而 是电源按电流限制设置,调节输出电压。
(2)恒流模式:电源按照设置恒定电流输出,输出电压根据负载大小自动调节,在输出电压 达到电压限制范围时,设备将不再处于恒电流模式下运行,并且输出电流不再保持恒定,而 是电源按电压限制设置,调节输出电流。
(3)多步运行:直流源模式下可模拟多个工况运行情况,即可设置多个电压、电流、功率、 运行时间,每个工步可以按照设置的时间依次运行。
| 光伏阵列 IV 模拟功能
(1)模拟光伏阵列不同温度及光照强度下的 IV 曲线;
(2)模拟光伏阵列局部阴影遮挡 IV 曲线;
(3)模拟缩放全天日照变化下的 IV 曲线;
(4)测试静态和动态下 MPPT 效能,具有资料存贮记录功能;
(5)自动编程控制 IV 曲线输出(可编程任意多条曲线,按时间运行);
(6)内置欧标 EN50530 测试标准,一键式调取测试。
| 电池充放电功能
S7200 系列双向直流源载系统因其双向性的特点,具备充放电测试功能,适用于对各类
便携式电池进行充放电测试。
(1)对电池做充电测试,可设置充电电压、电流,使待测电池按照设置参数充电,可设置充 电停止条件,使其满足充电测试要求;
(2)对电池做放电测试,支持恒电流、恒功率模式的电池放电测试,并可设置放电停止条件, 使其满足各种放电测试要求。
(3)多步测试功能,在电池测试模式下可进行多个工况的设置,即可依次设置充电/放电模 式下的参数,使电源按照各工步依次运行。
| 电池模拟功能
S7200 系列双向直流源载系统因其双向性的特点,可模拟真实电池的输出状态和电池充放电特性,并可以按用户的需求,随时改变多种条件,快速验证待测设备在不同电池下的
响应。
(1)模拟电池相关参数,如初始电量比例、内阻、容量、串/并联个数等,可设置正负电流 限制值,模拟电池组的最大充放电电流。
(2)可固定电池类型,内置三元锂、锰酸锂等六种电池类型,对不同类型的电池按照其相应 的参数模拟其真实输出。
(3)可自定义电池类型,通过编辑电池模拟曲线文件,一键式调用测试。
| LIST 功能
S7200 系列双向直流源载系统具有编辑组合任意工步输出电压/电流的功能,实现用户所
需要的波形,同时配合上位机使用,能快速便捷地导入导出功能所需波形。
(1) 支持多组多工步,最多可添加 10 组,每组 10 个工步。
(2) 支持波形文件导入导出,快速调用波形。
| UDW(任意波形)功能
由于 S7200 系列双向直流源载系统具有高响应速度,配合全新的算法处理,可实现用户
所需的任意波形。
(1) 具有正弦波、三角波、矩形波等常用波形,可快速调用。
(2) 可以自定义任意波形曲线,通过编辑波形曲线文件,一键式调用测试。
| VE(汽车电子)功能
S7200 系列双向直流源载系统具有模拟汽车发动机启动时的电气特性测试功能,内置了
行业所涉及的协议/标准,配合上位机的使用,用户可以按照自己的需求定义启动电压等参数, 进行相关测试。
(1) 内建多个行业协议/标准,满足行业所需要求,便于直接使用。
(2) 配合上位机使用,可预览输出的波形,更加直观便捷。
| 回馈式负载功能
S7200 系列双向直流源载系统同时具备回馈式负载功能,可作为一台能量回馈式负载使
用,通过源载选择模式切换到负载模式,在该模式下,仅吸收电能,并将电能转换为 电流返回至电网。并能提供多种工作模式,可适应多种工况下的测试需求。
| LIST 功能
Kewell S7200 系列双向型直流源载系统,具有编辑任意工步的功能,用户可根据实际使
用需求 , 设置所需列表波形 。 S7200 系 列 的 LIST 功 能总共可创建10个组 Group(Group01~Group10),每一个组最多可以设置 10 个工步 SEQ(SEQ01~SEQ10),用户需要编辑 每个工步的电压/电流值、斜率、触发方式和持续时间,也可以给每个组设置循环执行的次数 (1~65535)以及组链接,用于实现任意组与组之间的循环。
LIST 菜单详细功能如下:
LIST | LIST 功能菜单 | ||||
Set Up | 模式选择及基础参数预览 | ||||
Mode | 设置 CV/CC 优先模式 | ||||
End State | List 运行结束后的状态 | ||||
Tr igger | 触发信号输出的功能开关 | ||||
Group Chain | 设置 List 运行开始的组数 | ||||
Group Chain | 设置 List 循环次数 | ||||
Group Chain | 返回组设置前的数据 | ||||
Group Chain | 用于保存组设置的数据 | ||||
Group01~10 | 组数选择 | ||||
Group Chain | 设置组链接 | ||||
Group | 设置该组循环次数 | ||||
Group Clear | 清除该组数据 | ||||
SEQ01~10 | 工步设置项 | ||||
Tr igger | 设置触发方式 | ||||
AUTO | 自动触发 | ||||
MANUAL | 手动触发 | ||||
EXTER | 外部触发 | ||||
SKIP | 跳过,即该工步不触发 | ||||
Dwell | 设置该工步维持时间 | ||||
U_Set/I_Set | 设置电压/电流值,CV 优先设置电压, | ||||
CC 优先设置电流。 | |||||
SR↑ | 设置上升斜率 | ||||
SR↓ | 设置下降斜率 |
| List 的基本操作。
◆液晶主界面进入 Mode 菜单,选择 List 功能。

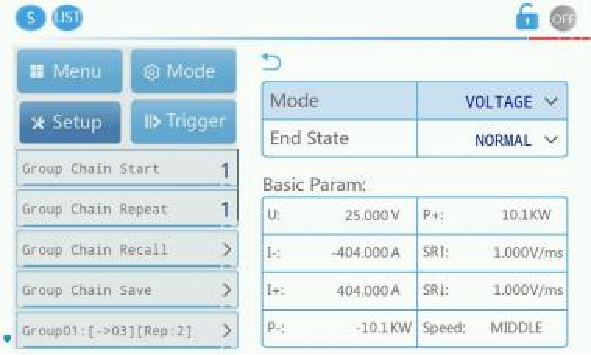

◆进入 Set Up,选择 CV/CC 优先,界面会弹出确认窗口,可通过按键面板及触摸选择[YES] 确认。End State 下拉菜单选择 List 停止状态,NORMAL 为工步停止后,输出保持在 CV 模式 状态;LAST 为工步停止后,输出保持在最后一个工步的输出状态。

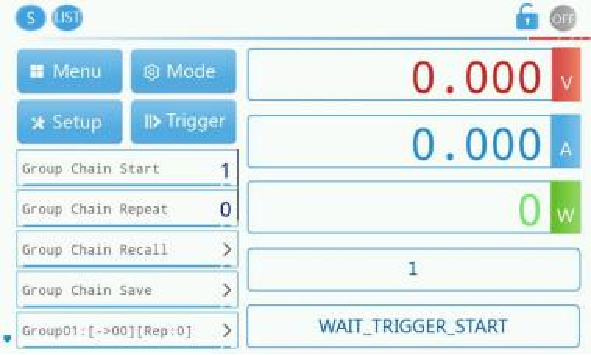

◆点击 Group Chain Start,设置 1~10 任意值,然后点击[Enter]。
◆点击 Group Chain Repeat,设置 0~65535 之间任意值,然后点击[Enter]。注意,若 循环值设为0,则表示无限循环。
◆点击 Group Chain Recall,设置 1~10 任意值,恢复该组原先参数。如组 1 中途修改 参数后需恢复原先参数,则无需设置参数,可通过该功能直接恢复原先参数。
◆点击 Group Chain Save,设置 1~10 任意值,保存该组设置数据。
◆点击 Group01~10 进入设置项,设置 Group Chain、Group Repeat 等参数。其中 Group Chain 用于链接其他组,如组 1 该值设置为 3,则组 1 执行完成后链接到组 3;Group Repeat 为组循环次数,参数值为0~65535,同样地,若循环值设为0,则表示无限循环。
◆进入SEQ01~10,设置工步的电压/电流值、斜率、触发方式和持续时间。
| ADVA 功能
ADVA 为几种常用的标准波形,具体为矩形波、三角波、正弦波,用户可以设置 CV/CC 优先、停止状态、循环次数等参数。

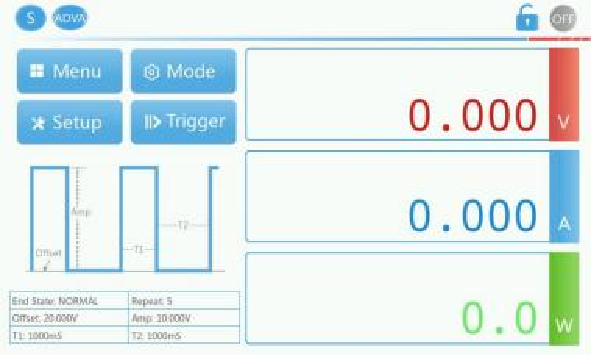

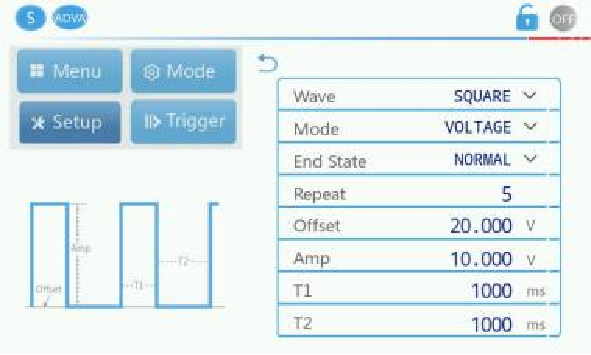

点击“Setup” ,左测波形对部分设置项进行了标注说明,右侧出现相关参数的设置项; 设置完成后先将机器输出,然后点击“Trigger” ,点击“Start”即可触发。
| 产品技术参数表
S7200 系列 | |||
版本 功能参数 | 标准版 Normal | 专业版 Pro | |
电压范围 | 功率 / 电流 | ||
800V | 7.5kW/80A | ● | ● |
10kW/80A | ● | ● | |
15kW/160A | ● | ● | |
20kW/200A | ● | ● | |
30kW/240A | ● | ● | |
1200V | 15kW/100A | ● | ● |
20kW/100A | ● | ● | |
30kW/100A | ● | ● | |
1600V | 15kW/80A | ● | ● |
1600/2000V | 20kW/80A | ● | ● |
1600/2000/2400V | 30kW/80A | ● | ● |
功能 | 双向直流源 | ● | ● |
电池模拟 | ● | ● | |
汽车功率曲线 | ● | ● | |
太阳电池阵列模拟 I-V 曲线 | ● | ● | |
回馈式直流负载 | ● | ● | |
函数发生器 | ● | ● | |
电池充放电 | - | ● | |
通讯接口RS232/LAN/CAN/USB | ● | ● | |
GPIB 通讯接口 | ● | ● | |
电压阈值 | 1倍 | 1.02倍 | |
输出参数 | 电压精度 | 0.02%F.S. | 0.01%F.S. |
电流精度 | 0.05%F.S. | ||
动态响应时间 | 500us | ||
电压斜率 | 500V/ms | ||
电流斜率 | 150A/ms@80A&100A、300A/ms@160A、450A/ms@200A&240A | ||
效率 | 95.50% | ||
常规参数 | 尺寸 (mm) | 669(D)*445(W)*130(H) | |
重量 | <40.5kg |

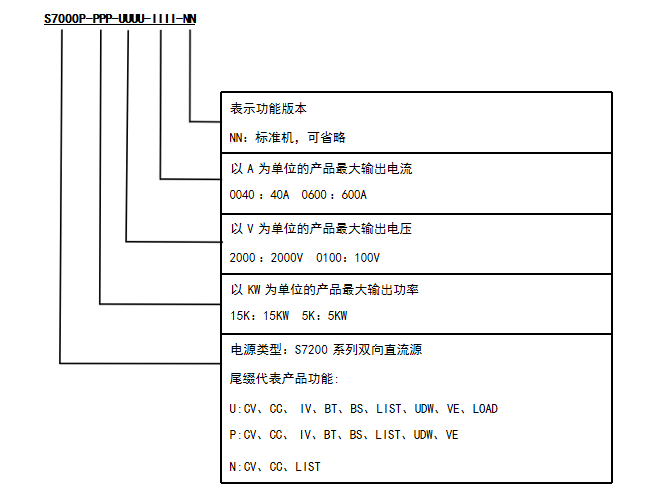

| 产品编码规则
| 交流输入要求
S7200 系列的输入电压为三相交流电压(三相四线制,对应 L1、L2、L3、PE),电压等级和频率如下所示:
·标称电压:380V/480V,频率:50Hz/60Hz
不同的功率等级对应标称电压下的最大输入电流如下表所示,请按此电流进行电缆选型。
S7200系列交流输入线缆电流:
功率等级 输入电压 | S7200-7K5 | S7200-10K | S7200-15K | S7200-20K | S7200-30K |
380V | 14A | 18A | 27A | 36A | 54A |
480V | 11A | 14A | 21A | 28A | 42A |
| IV 模式(标准)设置
IV 模拟 | 模拟光伏组件输出特性曲线功能 | |||
单点设置 | 通过设置Vm、 Im 参数设定 IV 曲线 | |||
电池选择 | 可选择单晶硅、多晶硅和薄膜电池 | |||
参考环境设置 | 设置 Vm、 Im | |||
Vm 参数 | 设置 Mpp 点电压 | |||
Im 参数 | 设置 Mpp 点电流 | |||
参考环境设置 | 设置光照强度和温度 | |||
光照强度 | 设置光照强度 | |||
温度 | 设置温度参数 | |||
循环设置 | 设置循环参数 | |||
运行时间 | 设置循环运行时间 | |||
停机时间 | 设置循环停机时间 | |||
循环次数 | 设置循环次数 | |||
循环使能 | 是否进行循环功能 | |||
双点设置 | 通过设置Voc、 Isc 参数设定 IV 曲线 | |||
电池选择 | 可选择单晶硅、多晶硅和薄膜电池 | |||
参考环境设置 | 设置 Voc、 Isc 参数 | |||
Voc 参数 | 设置开路电压 | |||
Isc 参数 | 设置短路电流 | |||
参考环境设置 | 设置光照强度和温度 | |||
光照强度 | 设置光照强度 | |||
温度 | 设置温度参数 | |||
循环设置 | 设置循环参数 | |||
运行时间 | 设置循环运行时间 | |||
停机时间 | 设置循环停机时间 | |||
循环次数 | 设置循环次数 | |||
循环使能 | 是否进行循环功能 | |||
多点设置 | 通过设置Vm、 Im、FF 参数来设定 IV 曲线 | |||
参考环境设置 | 设置 Vm、 Im、FF 参数 | |||
Vm 参数 | 设置 Mpp 点电压 | |||
Im 参数 | 设置 Mpp 点电流 | |||
FF 参数 | 设置填充因子参数 | |||
环境参数设置 | 设置光照强度和温度 | |||
光照强度 | 设置光照强度 | |||
温度 | 设置温度参数 | |||
循环参数设置 | 设置循环参数 | |||
运行时间 | 设置循环运行时间 | |||
停机时间 | 设置循环停机时间 | |||
循环次数 | 设置循环次数 | |||
循环使能 | 是否进行循环功能 |
| IV 模式(自定义)页面说明
IV 模拟(自定义) | 自定义设置光伏组件输出特性曲线功能 | ||
I-V | 根据电流和电压数据设置曲线 | ||
P-V | 根据功率和电压数据设置曲线 | ||
路径 | 自定义设置表格存放位置 | ||
电压增幅 | 曲线上电压的参数比例 | ||
电流增幅 | 曲线上电流的参数比例 | ||
Excel文件自定 | Excel 表格中数据设置 | ||
开始行 | 曲线生成开始行 | ||
开始列 | 曲线生成开始列 | ||
表格 Sheet | 设定某个表格 | ||
数据长度 | 设定数据长度 | ||
更新外部数据 | 表格中数据有改动时,点击更新 Excel表格曲线自动刷新。 |
