带宽：200 MHz 至 1.5 GHz
全球首款波形捕获率超过 450 万波形/秒的示波器，频谱采集率高达 45,000 FFT/s，最多支持4路同步频谱，在业内名列前茅
业内出众的系统架构：18 位垂直分辨率/12 位 ADC，10 位 ENOB
模拟、频谱和数学运算波形上的区域触发
业内出色的标配存储：400 Mpts
为什么使用R&S®MXO 4？
► 示波器的波形捕获率超过450万波形/秒
► 配备先进的12位ADC，支持所有采样率
► 采用业内出众的18位架构
► 提供快速准确的频谱分析功能
► 每路通道的标配存储深度高达400 Mpoints
► 触发重置时间仅为21 ns
► 同级别产品中率先集成新颖的数字触发技术
► 业内优势的1/10 000 div触发灵敏度
► 触发抖动小于1 ps
► 率先提供双路径协议分析功能
► 配备优越的R&S®SmartGrid用户界面
MXO4的优势
使用MXO4将获得 | MXO4优势展现 |
更快地查看更多信号 | • 超过 450 万个波形/秒的波形捕获率，全球最快可立即显示偶发异常 • 业界最短的触发重新准备时间 <21 ns |
准确查看您的信号 | • 所有采样率下都保持12位 ADC 垂直分辨率，无需权衡其他指标 • 18 位架构， HD 模式 • 1 GHz 时的最小噪声为 104 µV，灵敏度为 1 mV/div • 具有 500 µV/div 灵敏度的 5 V 偏置范围 |
捕捉更长时间波形 | • 每通道 400 Mpoints 的标准内存，可选配 800 Mpoints • 历史记录和分段内存可捕获多达 100 万次采集 |
更精确地分辨事件 | • 业界最灵敏的触发器： 1/1000 垂直分度 • 一流的触发抖动仅为 1 ps • 具有用户可选迟滞的可调数字触发滤波器 |
| 采用先进技术——提供快速的洞察与分析
R&S®MXO 4系列示波器采用先进技术，能够快速提供准确结果。示波器采用定制化技术并提 供创新功能，能够快速增强您对电路行为的了解。
MXO-EP处理ASIC——更加快速地查看更多信号细节。

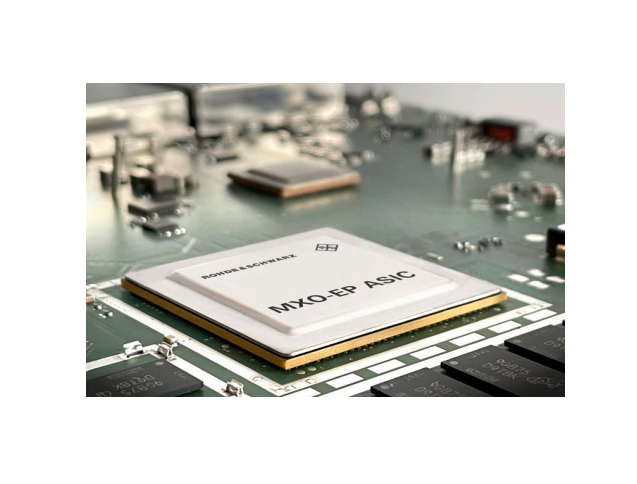

R&S®MXO 4系列示波器的核心组件是罗德与施瓦茨开发的专用集成电路 （ASIC）： MXO-EP （优异性能）。 MXO-EP的处理速率高达200 Gbit/s ，能够 实现每秒采集450万个波形的出色波形捕获率。用户可以更加快速地采集并查看 更多信号细节。示波器可以快速查找罕见的信号异常。用户可以体验业内响应速 度一流的示波器。
12位ADC ，18位垂直架构——准确测量信号。

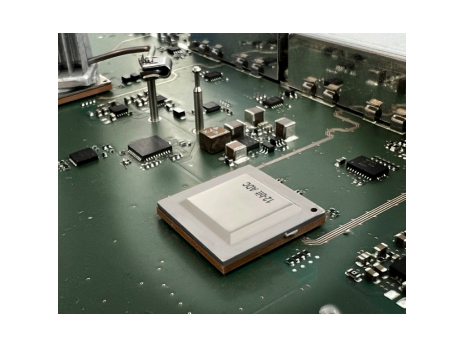

测量准确性在很大程度上取决于信号路径上的组件，例如放大器、采样器和模数 转换器。 R&S®MXO 4系列的核心在于低噪声信号路径，其中包括12位模数转换器 （ADC）。高分辨率（HD） 模式将垂直分辨率提高到业内优势的18位。示波器 可始终进行准确测量。
快速响应的深存储——采集更多信号细节。
R&S®MXO 4系列示波器的每路通道标配400 Mpoints存储深度，在业内出类拔 萃。示波器能够以最高200 ps的采样分辨率采集高达80 ms 的上电序列或断电序 列。 MXO-EP ASIC的存储控制器保证示波器在提供深存储的同时能够快速响 应。
高级数字触发系统-轻松隔离细微的信号变化
MXO-EP ASIC集成高级数字触发系统，能够实时评估采集路径中的ADC样本。 示波器可以触发小于1/10 000垂直分格的小事件，其他示波器无法做到这一点。 用户可以选择触发迟滞。示波器运用数字滤波器抑制噪声，以实现准确触发。
| 快速查找信号异常——提供优异的波形捕获率
► 超过450万波形/秒的一流波形捕获率，能够即时显示偶发异常
► 高达90%的实时信号采集和显示，确保即时显示所有信号细节
► 基于MXO-EP的处理ASIC确保快速响应深存储
优异的波形捕获率
R&S®MXO 4示波器的处理路径采用专用ASIC ：MXO-EP （优异性能）。 R&S®MXO 4示波器优化了信号处理， 可提 供优异的波形捕获率。 R&S®MXO 4采用独特的架构，每秒 能够采集、处理和显示450万个波形。
支持自动测量、 FFT或光标测量
即使启用FFT、自动测量、模板或光标测量，R&S®MXO 4示 波器也能实现高捕获率。在深存储采集情况下进行分析时， 基于ASIC的信号处理也可确保顺畅工作。
| 准确查看信号——低测量噪声结合高垂直分辨率
► 12位ADC垂直分辨率，支持所有采样率，不会降低性能
► 18位架构，提供HD模式
► 50 Ω时的低噪声（1 mV/div设置）
— 104 mV（1 GHz正常模式）
— 56 µV（500 MHz HD模式， 14位）
► 全带宽下垂直刻度低至500 µV/div
► 500 µV/div时偏置范围可达±5 V，在业内首屈一指
12位ADC：始终如一
R&S®MXO 4系列示波器标配12位模数转换器。 12位垂直分 辨率可实现4096量化等级， 以准确进行垂直采样。这是8位 ADC量化等级的16倍。 ADC时刻保持12位模式，即使采用 最高采样率时也是如此。
18位架构，提供HD模式
该示波器可在带宽和分辨率位数间进行权衡，基于硬件加速 的HD模式，可实现最高18位垂直分辨率。用户可以获得更 加清晰的波形，并查看在其他情况下会被噪声遮蔽的更多信 号细节。 R&S®MXO 4示波器不仅具备出色的垂直分辨率， 而且系统测量噪声非常低， 1 mV/div条件下噪声仅为22 µV AC (RMS)。
垂直灵敏度高达500 µV/div，偏置范围可达±5 V
R&S®MXO 4系列示波器具有高达500 µV/div的出色灵敏 度，并且不会降低带宽。示波器在更高的垂直灵敏度下提供 ±5 V偏置，便于用户轻松将信号置于屏幕中心。扩展偏置可 实现更灵敏的垂直分辨率，且ADC位数更高，噪声也更低。
| 采集时间更长——出色的标配存储深度
► 每路通道的存储深度高达400 Mpoints （可选的交织模式下800 Mpoints）
► 标配分段存储（10 000个分段，可选1 000 000个分段）
► 标配历史模式（10 000次采集，可选1 000 000次采集）
深存储为用户提供保障
除了带宽和采样率之外，存储深度也是一个重要特性，可决 定产品处理多种故障排查任务的能力。示波器的采集存储深 度越大，采集时间就越长。深存储便于示波器以较长的时基 设置维持额定采样率和带宽。
R&S®MX O 4 系 列 示 波 器 的 所 有 四 个 通 道 同 时 标 配 400 Mpoints采集存储，是主要竞争对手的100倍。
保持高采样率和长时基设置
您是否曾经调整示波器时基以便以更大的时间间隔进行 采集，并在停止采集后放大波形以查找出现问题的信号细节？如果示波器的存储深度较小，就会出现混叠问 题。 R&S®MXO 4具备深存储， 可以全采样率采集更长时 间。
标配分段存储
使用分段存储采集有空闲间隔的信号。这包括激光脉冲、串 行总线活动和射频脉冲。 R&S®MXO 4系列示波器带有分段 存储功能并提供多达1000 000个分段，能够在较长的观测时 间内采集信号。
标配历史功能
用户可以停止采集，然后使用历史模式查看之前的采集记 录。历史模式始终处于开启状态。所有测量和分析工具均可 在历史模式下使用，包括串行总线解码、模板测试和自动测 量。
需要更大的存储深度？
当用户在测试过程中需要查看上电/断电行为或解码长时间 的总线事件时，始终希望能够记录较长的时间间隔。内存扩 展选件可提供800 Mpoints存储深度（双通道交织模式）， 可支持多达1000 000个分段和1000 000次采集。
| 更加准确地隔离事件——高精度数字触发
► 业内出色的触发灵敏度： 1/10 000垂直分格
► 触发抖动仅为1 ps
► 触发重置时间小于21 ns
► 可调数字触发滤波器
► 用户可选迟滞
现代数字触发
MXO-EP ASIC集成获得专利的罗德与施瓦茨数字触发系 统。传统的模拟触发架构将测量信号和触发分开，而数字触 发为二者提供了一个通用路径。数字触发具有多种优势。
业内具有优势的灵敏触发架构
相较于仍旧使用传统的模拟触发架构的所有竞争对 手，R&S®MXO 4系列的数字触发灵敏度是前者的10 000倍。 触发灵敏度便于用户隔离叠加在大信号上而难以发现的微小 物理层异常信号，从而加快调试和故障排查。
可调数字触发滤波器
使用最高18位HD模式进行触发，可减小测量系统噪声。数 字触发架构能够根据待测信号调整数字低通滤波器的截止频 率。不同于采用模拟触发电路的示波器，此新一代示波器可 为触发信号和测量信号应用相同的滤波器设置。因此，同步 采集并显示已滤波或未滤波测量信号的时候，示波器可以抑 制触发信号的噪声。
用户可选迟滞
用户可以使用自动触发迟滞设置或手动输入相应数值。不同 于采用模拟触发的示波器， R&S®MXO 4系列支持用户多方 位控制所有的触发迟滞设置。这可以更加灵活地确定触发位 置，包括确定所需的触发噪声抑制程度。

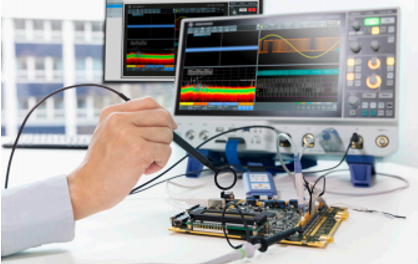

| 频谱分析——优异的射频测量功能
► 纯净的射频频谱
► 专用射频控制
► 可独立控制的射频/时域视图
► 选通频谱便于关联频域和时域
为测量提供射频分析
R&S®MXO 4系列示波器重视频谱分析， 旨在进一步提供快 速强大的分析功能。示波器具备高达45 000 FFT/s 的频谱采 集率，在业内名列前茅。这便于采集杂散频谱事件，尤其是 在进行EMI调试的时候。仪器具备纯净的射频特性，兼具出 色的频谱性能和同步关联的时域显示。
轻松完成频谱分析设置
用户只需输入典型参数， 即可配置R&S®MXO 4的频谱分析 功能：中心频率、频率范围和分辨率带宽（RBW）。频谱设 置和时域设置相互独立，但时域和频域具有时间相关性。
| 出色的用户体验——优异的操控性，轻松存档，快捷的远程控制
快速访问重要工具
工具栏 1 可用于快速访问重要工具。用户可以灵活地选择 和配置 各种不同的工具。
主菜单 2 可用于访问所有仪器 设置。
主菜单左侧的信号激活图标 3 可激活信号，并快速 访问模拟通道、数学运算、 FFT、信号发生器和串行协议设 置。
R&S®SmartGrid
用户可以使用 R&S®SmartGrid在屏幕上自定义波形布 局 4。
信号工具栏 5 显示基本信号参数。用户可以在 R&S®SmartGrid 中拖放波形以更改布局。
快速保存结果
用户可用各种文件格式来保存波形，或经以太网或USB下载 波形数据，以便之后使用MATLAB®或Excel进行分析。用户 还可以保存屏幕内容、测量数据和报告。
一键存档
快速记录测量：
► 屏幕截图包含波形和结果
► 清晰的网格注释，方便读取信号特性
► 采用颜色编码的标签可在图表中高亮显示异常
► 将波形和测量结果保存为二进制或CSV格式文件，以在电 脑上分析信号
远程控制访问：随时随地
使用电脑或移动设备远程控制示波器并查看显示。用户可以 看到示波器中的实际用户界面。可以通过以太网或 USB 接 口远程调用示波器的所有功能。
语言选择
R&S®MXO 4系列的用户界面支持多种语言。在仪器运行时 只需几秒钟即可切换语言，这使该示波器成为真正的国际化 仪器。
| 增强可用性
13.3"高分辨率多点触控显示屏
► 高分辨率： 1920像素 × 1080像素（全高清）
► 支持手势，加快缩放操作
► 易于查看信号细节
接口
► 三个USB 3.0和两个USB 2.0端口
► USB设备端口，以太网
► HDMI™端口
集成式任意波形发生器
► 双通道100 MHz波形发生器
► 支持多种波形和调制类型
► 轻松设置频率、幅度、偏置和噪声
16路逻辑通道
► 额外添加16路逻辑通道，不会减少模拟通道
► 出色的MSO采样率保证定时精度
直观的前面板提高工作效率
► 快速直接地访问主要的仪器设置
► 使用旋钮和按钮快速调整设置
► 分区布局便于轻松找到正确的按钮
彩色LED，清楚显示状态
► 彩色按钮和旋钮有助于快速关联来源
► 指示当前选定的通道
► 轻松选择微调/粗调
有源探头接口
► 支持30多种罗德与施瓦茨电流和电压探头
► 50 Ω和1 MΩ阻抗可支持更广泛的无源和有源探 头，包括第三方探头
| 富有操作乐趣
15分钟即可学会操作，具备出色的触控和直观的导航
优异的操控性
R&S®MXO 4系列借鉴大量关于智能设备用户界面概念的用 户反馈和研究，开发出易于使用的用户界面：
► 使用右下角的上拉菜单访问任何功能。靠近前面板，让用 户在切换两个菜单对话框时可以减少手部动作
► 左侧选项卡对话框占据较小空间，最大化波形显示区域
► 方框设计便于用户大范围随意点触
► 信 号 图 标 便 于 轻 松 开 启 / 关 闭 信 号 源 和 调 整 R&S®SmartGrid布局
► 工具栏便于快速访问常用工具，在业内独树一帜
► 使用重新设计的工具栏来修改现有选项（例如光标、测量 和频谱设置），或快速删除选项
► 通过信息面板直接快速一键访问触发设置、水平设置和采 集控制
► 点按罗德与施瓦茨图标查看当前的仪器详情，包括LAN IP 和固件版本
► 用户界面和R&S®RTO6与R&S®RTP示波器保持一致
| 适用于多种应用
示波器灵活性可满足所需
需要增加测试功能？用户可以使用应用软件和应用所需探头 来定制化R&S®MXO 4系列示波器。
需要增加逻辑通道？
用户可以使用R&S®MXO4-B1 MSO选件增加16路数字通 道。不同于必须协调使用数字和模拟通道的其他示波器，用 户可以同时使用R&S®MXO 4系列的逻辑通道和所有模拟通 道。只需将R&S®MXO4-B1探头连接至R&S®MXO 4，即可 使用数字通道。
需要配置产生波形？
借助R&S®MXO4-B6波形生成选件，用户可以增加两个集成 式100 MHz任意波形发生器。用户可以使用发生器回放示波 器上采集的波形，并可以添加噪声以展现最差性能，从而确 定系统容差。用户可以从多种可用波形中选择特定波形，或 加载任意波形。
提供多种兼容探头以供选择
罗德与施瓦茨提供丰富的电流和电压探头。 R&S®MXO 4系 列示波器的通道输入端标配罗德与施瓦茨探头接口以连接 罗德与施瓦茨有源探头。此外，示波器还兼容许多第三方探 头。
| EMI调试
轻松设置频域
R&S®MXO 4的频谱功能界面类似于频谱分析仪。频谱设 置对话框包含基本频谱分析仪控件，例如起始频率、终止 频率和分辨率带宽。 R&S®MXO 4的时域设置在频谱模式下 不受影响。这有助于轻松设置频域。最大FFT捕获带宽为 R&S®MXO 4系列的带宽，可以快速概览0 Hz至1 .5 GHz频率 范围内所有测试设备的辐射。
选通频谱可用于时频相关性分析

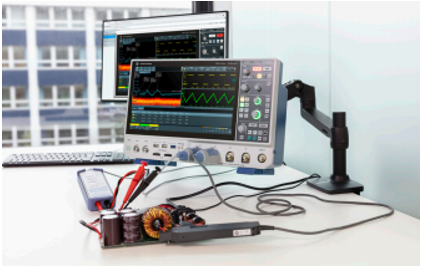

借助选通频谱功能，示波器可以针对捕获的时域信号仅在用户自定义的范围内进行频谱分析。过量频谱辐射可关联到信号的 特定时间段。典型应用包括分析无用辐射和开关电源的快速开关边缘以及总线接口数据传输的相关性。确认问题之后，设计 工程师可以观测频谱辐射的电平变化，轻松查看隔直电容或缩短上升/下降时间等不同解决方案的有效性。
超快频谱采集以捕获杂散频谱事件
R&S®MXO 4系列架构优化了硬件和软件， 以利用强大的 ASIC功能快速响应并采集频谱。这一点非常重要，可以检测 因采集盲区时间而隐藏的随机和杂散发射。频谱分析功能采 用最大保持、最小保持和平均算法，可以跟踪测试期间发生 的频谱事件。现在， R&S®MXO 4系列的频谱功能标配这些 重要的测试接收机功能。
配置合适的探头
罗德与施瓦茨提供紧凑型R&S®HZ-15近场探头组，对嵌入 式设计的EMI调试特别有效。探头组中最小的探头能够捕获 单个电路走线上的近场辐射。 R&S®HZ-15的频率范围介于 30 MHz至3 GHz。探头组也可以在低于30 MHz的频率下使 用，但灵敏度会有所降低。如果需要获得更高的灵敏度，则 可以选用R&S®HZ-16前置放大器， 以在100 kHz至3 GHz的 频率范围内提供20 dB增益。
| 逻辑分析
默认启用逻辑分析
R&S®MXO 4系列示波器内置 R&S®MXO4 - B1 MSO硬 件。MSO选件提供所需逻辑探头以使用16路数字通道。
利用高采样率和深存储查看更多信号细节
凭借5 Gsample/s 的采样率， R&S®MXO 4系列示波器可为所 有数字通道提供高达200 ps的时间分辨率。该采样率适用于 每路通道高达400 Mpoints的存储深度。 MSO选件提供全面 的触发功能，可以检测关键事件，例如较窄的毛刺或特定码 型组合。
通过数字通道分析低速串行总线

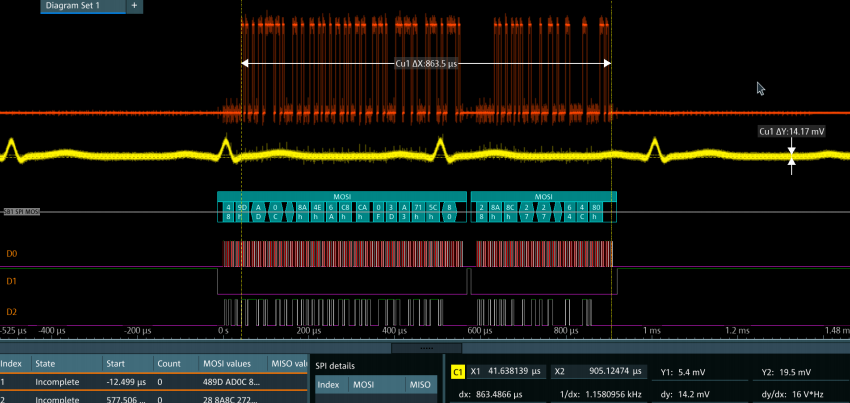

当今，高速接口通常与低速控制或编程总线整合在单一设备中。用户可以结合使用R&S®MXO4-B1选件的数字通道和相应的 协议选件， 以对SPI和I2C等低速串行协议进行触发和解码。用于模拟通道的所有协议分析工具（例如解码表和搜索）也适用 于数字通道。示波器支持起始、地址和数据等协议细节触发，以便重点分析特定事件。
