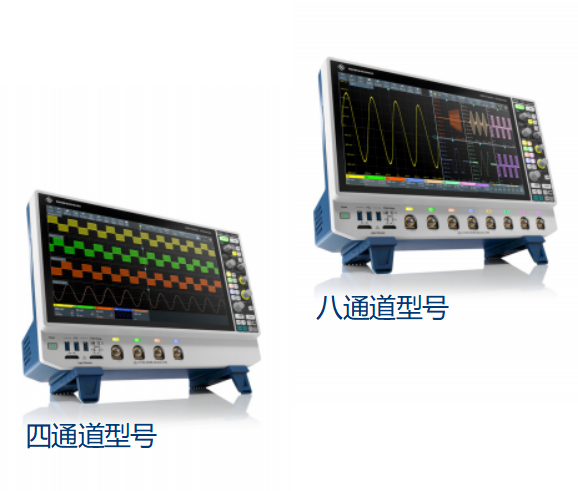

为什么使用R&S®MXO 5？

►  速度创新：多通道、数学运算和无缝频谱测量保证快速  捕获波形，触发重置时间仅为21 ns，实现最小盲区时间

►  多方位的频谱分析：快速优异的频谱分析，支持同步运 行多达四个分析任务

►  广泛的存储深度：一流的标配存储深度和多达一百万个 波形段

►  准确探测事件：数字触发在18位HD分辨率下无故障运 行，灵敏度可调节，保障准确触发

►  性能优越：低本底噪声，0.5 mV/div时垂直偏置范围可达 ±5 V，提供出色的信号保真度

►  树立新的灵敏度标杆：业内优势的0.0001 div触发灵敏 度

►  先进的触发抖动性能：触发抖动小于1 ps

|     采用先进技术——优化快速的洞察与分析

R&S®MXO 5系列示波器采用先进技术，能够快速提供准确结果。示波器采用先进的定制化技 术并具备突破性功能，能够洞察电路行为并提供重要见解。

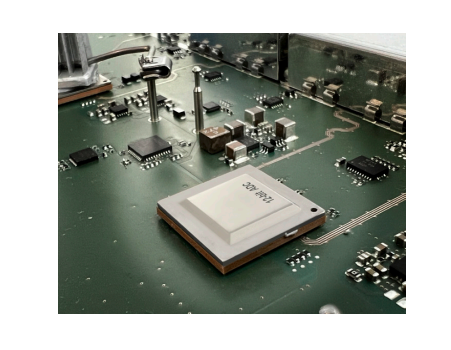

• MXO-EP处理ASIC——更加快速地查看更多信号细节。

R&S®MXO  5系列标配两个罗德与施瓦茨开发的专用集成电路(ASIC)：MXO-EP（优异 性能）。MXO-EP ASIC架构的处理速率高达400 Gbit/s，能够实现每秒采集450万个波 形的出色波形捕获率，多路通道的总捕获率可达1800万波形/秒。用户可以体验业内 响应速度一流的示波器，不仅能够更加快速地采集并查看更多信号细节，还可以快 速查找罕见的信号异常。

• 12位ADC，18位垂直架构 准确测量信号。

R&S®MXO 5具有通道专用的12位模数转换器(ADC)，从而提供低噪声信号路径，并且 没有采样率限制。高分辨率(HD)模式将垂直分辨率提高到优异的18位，确保示波器 可始终进行准确测量。超低噪声结合高灵敏度前端，最高灵敏度条件下的偏置电压 高达±5 V。用户可以获取准确结果和更多功能。

• 快速响应的深存储  采集更多信号细节。

R&S®MXO 5系列示波器的每路通道标配500 M样点存储深度，在业内出类拔萃。 示波器能够以最高采样率在八路通道上采集高达200 ms的上电序列或断电序  列。1 Gpoints内存扩展还支持采集更长时间。

• 高级数字触发系统——轻松隔离细微的信号变化。

MXO-EP ASIC集成高级数字触发系统，能够实时评估采集路径中的ADC样本。示波 器可以触发小于0.0001垂直分格的小事件，其他示波器无法做到这一点。用户可以 选择触发迟滞。示波器运用数字滤波器抑制噪声，以实现准确触发。

|     更加快速地洞察全局

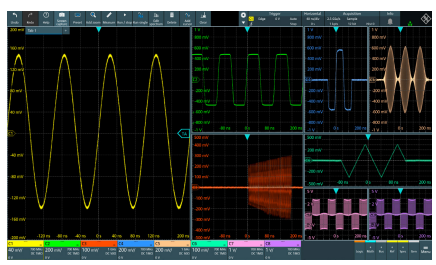

8 × 时域：每路通道500 Mpoints储存深度， 能够查看所有迹线。

4 × 频域：45 000 FFT/s，同步查看所有频谱事件。

4 × 协议，16 × 逻辑通道：8路模拟通道和16路数字通道可用于协议解码，深存储可用于记录系统行为，以便同步解码多达4个协议。

|     R&S®MXO 5功能

• 电源转换

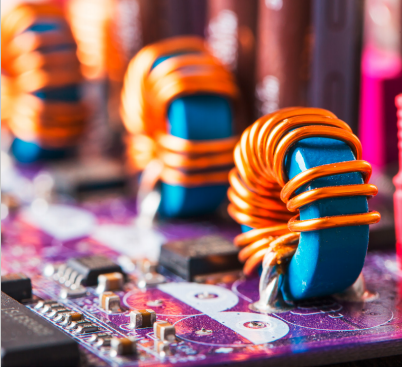

能源效率和电源效率在电子设计中非常重要。数据中心、汽车  电气化和可再生能源开发推动着宽禁带功率半导体的发展。 为了满足下一代电源的研发需求，R&S®MXO 5提供创新性的  电源转换测试性能和功能。

示波器具有八路通道，能够深入洞察三相和六相电机驱动与 逆变器。R&S®MXO  5支持多达八个有源探头，包括并行的高压 差分探头和电流探头。18位HD模式结合数字触发，提供出色 的分辨率，能够准确进行测量和触发。

• 电源序列和完整性

所有电子电路都需要在合适的时间以适当的功率幅度进行上 电和断电。电源序列非常复杂，并且具有重复性。R&S®MXO 5 可以同时观察多达八路模拟通道和八个参考波形。

除了通道数量之外，示波器还需要具备足够的存储深度以支 持更长的记录时间，并提供充足的采样率来观测较小的信号 事件。R&S®MXO 5标配500 Mpoints的存储深度。

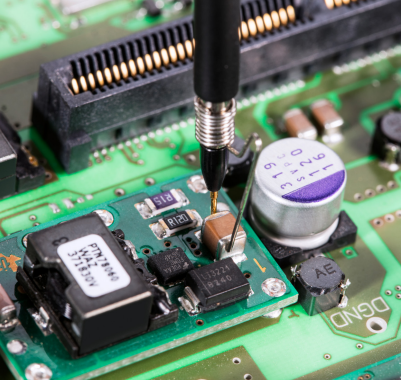

R&S®MXO 5的偏置范围高达5 V，最大灵敏度为0.5 mV/div，能 够测量电源纹波和噪声。即使配备10个无源探头，示波器也能 以5 mV/div的灵敏度准确观测50 V范围内的直流信号。结合快 速频谱分析功能时，R&S®MXO 5可以查找EMI问题并显示频谱 分量，有助于更加快速地识别噪声源。

• 汽车电子分析

电动机和逆变器的效率与驱动力在不断发展。多相拓扑要求  精心优化门极驱动器。R&S®MXO 5的八路通道能够观测这些  PWM控制门。示波器能够直观显示跟踪测量功能和频谱分析， 以便深入了解驱动特性。

自主汽车和智能汽车的车载网络从电子控制单元(ECU)发展 到域控制器网络，摄像头、激光雷达、雷达、传感器和各种车辆 控制需要实现高速互联。R&S®MXO 5系列具有出色的带宽和 分析性能，可以评估基本的合规性要求，并支持汽车电子协议 触发解码。

• 信号完整性和调试

R&S®MXO 5的波形捕获率超过450万波形/秒，能够在需要检  测错误的应用中进行信号测试。R&S®MXO 5几乎没有盲区时  间，能够检测到其他示波器可能遗漏的罕见事件和随机事件。 最重要的是，R&S®MXO 5可以在激活多达四路通道的情况下  保持高捕获率。基本测量和数学运算基于硬件加速。

R&S®MXO 5提供四路基于硬件加速的频谱通道。示波器每路 通道的频谱采集率高达45 000 FFT/s，总采集率可达180 000 FFT/s，能够快速测试和调试谐波、EMI或其他需要一流频谱功 能的应用。

|     快速洞察与分析——快速查找信号异常

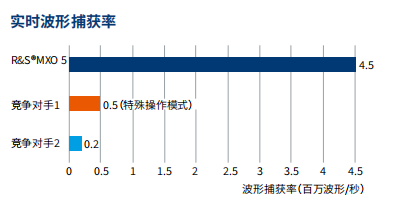

全球首款波形捕获率超过450万波形/秒的八通道示波器，能够即时显示偶发异常

全球首款多路通道的总波形捕获率高达1800万波形/秒的八通道示波器

高达90%的实时信号采集、MXO-EP ASIC信号处理和专用电脑系统，确保快速响应的分析操作

• 八路通道提供一流的波形捕获率

以超过12位的垂直分辨率运行多路通道时，竞争对手的示 波器难以维持操作，波形捕获率也会有所下降。这些示波 器响应缓慢，导致盲区时间变长，从而遗漏信号活动。所有 R&S®MXO 5示波器的处理路径均包含多个MXO-EP（优异性 能）ASIC，能够将这种影响降至最低。

• 快速可靠地检测偶发信号故障

R&S®MXO 5具备出色的波形捕获率，更可能检测到其他示 波器可能遗漏的罕见事件和偶发性事件。即使触发相距较 近，R&S®MXO 5也能可靠地捕获所有事件。R&S®MXO 5系列 示波器的波形捕获率超过450万波形/秒，触发重置时间仅为 21 ns，因此盲区时间非常短。

• 快速测量以迅速关联八路通道的统计结果、FFT或光标测 量

示波器可以快速提高统计结果的可信度。R&S®MXO 5具备高 波形捕获率，更有可能检测并显示所有信号活动，从而在短时 间内根据大量波形得出可靠的统计结果。

|     采集时间更长——八路通道提供出色的标配存储深度

每路通道的存储深度高达500 Mpoints（可选1 Gpoints）

标配分段存储（10 000个分段，可选1 000 000个分段）

标配历史模式（10 000次采集，可选1 000 000次采集）

• 通道增加，需要更大的存储深度

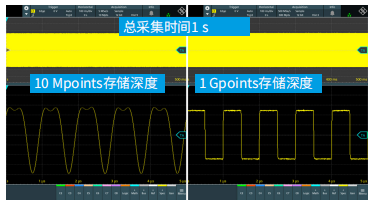

使用示波器处理多种故障排查任务时，除了带宽和采样率之外，存储深度也是一个重要因素。深存储便于示波器以较长的时基设置维持最大采样率和带宽。R&S®MXO 5系列示波器的所有八路通道标配500Mpoints采集存储，是同类示波器的五倍。

• 保持高采样率和长时基设置

如果示波器的存储深度有限，用户在采集慢速信号时通常会 遇到信号混叠的问题。R&S®MXO  5具备深存储，能够以全采样 率采集更长时间。观察慢速事件时，示波器也能维持充足的采 样率来查看正确波形。

• 标配分段存储

使用分段存储采集有空闲间隔的信号。这包括激光脉冲、串行 总线活动和射频脉冲。R&S®MXO 5系列示波器带有分段存储 功能并提供多达10 000个分段，能够在较长的观测时间内采集 信号。

• 标配历史模式

用户可以停止采集，然后使用历史模式查看之前的采集记录。 历史模式始终处于开启状态。所有测量和分析工具均可在历  史模式下使用，包括串行总线解码和自动测量。

• 需要更大的存储深度？

需要采集更长时间？内存扩展选件能够激活1Gpoints存储深度 （通道交织模式），支持多达1 000 000个分段和采集。

|     准确查看信号——八路通道提供低测量噪声和高垂直分辨率

12位ADC垂直分辨率，支持所有采样率，不会降低性能

18位架构，提供HD模式

1 mV/div和2 GHz全带宽下噪声低至130 µV

全带宽下垂直刻度低至500 µV/div

500 μV/div时偏置范围可达±2 V，在业内首屈一指

• 12位ADC，18位架构，提供HD模式

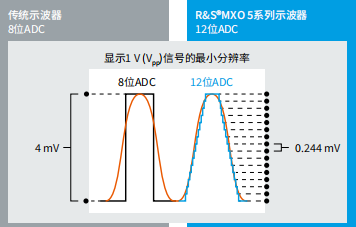

R & S ® MX O  5 系 列 示 波 器 的 所 有 输 入 通 道 均 配 有 1 2 位 ADC。4096量化等级提供准确的垂直分辨率并支持所有采样 率，能够出色地捕获信号细节。18位架构提供HD模式，能够提 高ADC分辨率。R&S®MXO  5系列示波器提供多达八路通道，具 有12位分辨率和优越的采样率。

• HD模式降低噪声，同时不影响采样率

垂直分辨率提高，会对相邻样本取平均值并降低采样率，从而 导致混叠等波形问题。R&S®MXO  5硬件的HD模式使用滑动平 均滤波器来消除混叠。HD样本被输入触发系统，并生成高分辨 率低噪声信号以进行准确触发。

• 低噪声结合500 µV/div垂直灵敏度

R&S®MXO 5系列示波器具有高达500 μV/div的出色灵敏度，并 且不会降低带宽。50 Ω耦合时的偏置范围为±2 V，1 MΩ耦合 时的偏置范围为±5  V，便于用户轻松将信号置于屏幕中心来 检测直流噪声和纹波。示波器必须具备低噪声，才能准确量化小信号。

|     触发所有细节——高精度数字触发

全球首款触发灵敏度高达0.0001垂直分格的八通道示波器

全球首款用户可调触发迟滞的八通道示波器

触发重置时间小于21 ns，能够捕获多达99%的波形

触发抖动仅为1 ps

• 现代数字触发

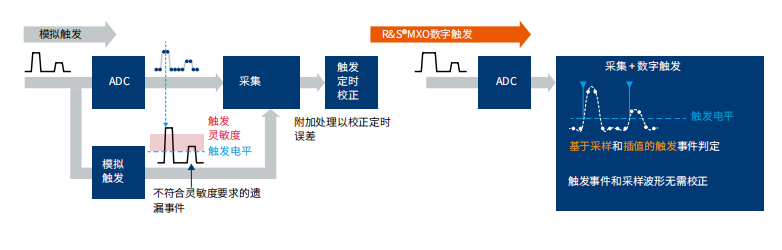

MXO-EP ASIC使用获得专利的罗德与施瓦茨数字触发系统，此系统在业内首屈一指。传统的模拟触发架构将测量信号和触发分 开，而数字触发为二者提供了一个通用路径。

• 全球首屈一指的灵敏触发架构，迟滞可调

R&S®MXO  5系列示波器的数字触发灵敏度是其他触发系统的 10 000倍。触发灵敏度便于用户隔离叠加在大信号上而难以发 现的微小物理层异常信号，从而加快调试和故障排查。用户可 以完全控制触发迟滞设置，从而增加灵活性并实现所需的触 发噪声抑制。

• 可调数字触发滤波器

使用8位HD模式进行触发，可减小测量系统噪声。数字触发架 构能够调整触发系统的截止频率。传统示波器限制对滤波波 形的触发，而R&S®MXO 5为触发信号和测量信号应用相同的 滤波器设置。因此，示波器可以抑制触发信号的噪声，确保信 号捕获更加稳定。

|     多频谱演进——优异的射频测量，兼具更多强大功能

全球首款具有4个频谱和独立时频域控制的八通道示波器

全球首款速率高达45 000 FFT/s的八通道示波器

可独立控制的射频和时域视图

R&S®MXO 5标配业内出众的频谱功能

• 为测量提供更深入的射频分析

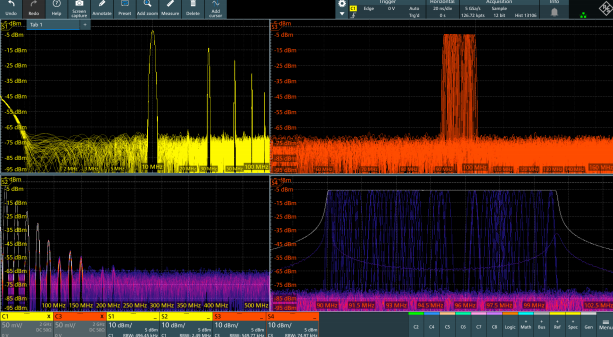

示波器提供四个功能强大的同步频谱显示，增强了整体射频分析性能。示波器具备强大的MXO-EP ASIC架构和附加处理功能， 可在多达四个同步频谱显示中实现高达45 000 FFT/s的超快速率。

• 正确完成频域设置

R&S®MXO 5的优越射频性能超越同类示波器。示波器支持长 记录时间和独立于时域波形的频谱控制，让射频分析变得简 单。宽频率范围和低噪声密度保证频谱迹线切实可用，以便进 行射频分析。

• 峰值表、最大/最小保持迹线和对数刻度

示波器和频谱分析仪一样，可以轻松配置频谱迹线并查看 各种频谱结果，例如最大/最小保持或平均迹线以消除噪 声。R&S®MXO 5还提供对数图，有助于查看宽频率范围内的 EMI相关频谱事件。
